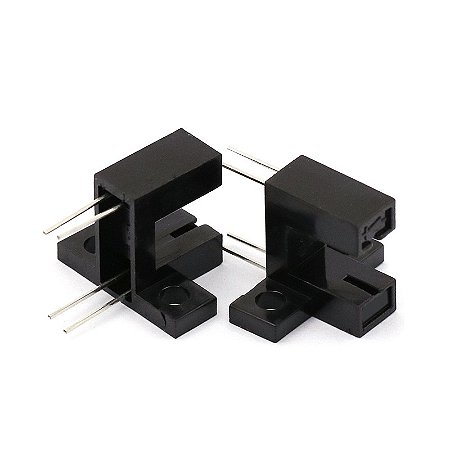

Sensor Óptico TP880 DIP-4 – Chave Fotoelétrica PTH

Código: 12852 Marca: ZX

~~R$ 25,00~~ R$ 16,25

Qtde: Comprar Agora Estoque: Disponível

Chave Sensor Fotoelétrico TP880 DIP-4 (PTH) – ZX

A Chave Sensor Fotoelétrico TP880 é um sensor óptico do tipo photointerrupter, desenvolvido para realizar detecção de objetos, posição e movimento sem contato mecânico. O componente utiliza um LED emissor infravermelho e um fototransistor NPN posicionados em lados opostos de uma abertura.

Quando um objeto opaco atravessa a abertura e interrompe o feixe de luz infravermelha, o fototransistor altera seu estado de condução, permitindo que o circuito eletrônico identifique a presença ou passagem do objeto. O TP880 possui 4 terminais e encapsulamento DIP-4, adequado para montagem PTH (Through-Hole) em placas de circuito impresso.

🔧 Características Técnicas

Modelo: TP880
Marca: ZX
Tipo: Sensor Fotoelétrico / Photointerrupter
Função: Detecção óptica sem contato
Elemento emissor: LED infravermelho
Elemento receptor: Fototransistor NPN de silício
Número de terminais: 4
Encapsulamento: DIP-4
Montagem: PTH / Through-Hole
Tensão direta do LED: 1,25 V típica
Corrente de teste do LED: 20 mA
Corrente de luz: mínimo 0,25 mA
Tensão de saturação coletor-emissor: até 0,4 V
CTR (Transmission Ratio): mínimo 10%
Tempo de subida: 10 µs típico
Tempo de descida: 10 µs típico
Temperatura de teste: 25 °C

⚙️ Aplicações

O sensor fotoelétrico TP880 pode ser utilizado em:

Detecção de posição
Detecção de passagem de objetos
Contadores eletrônicos
Sensores de movimento
Detecção de bordas
Impressoras e equipamentos de escritório
Scanners
Máquinas de fax
Sistemas de automação
Circuitos de controle e monitoramento
Equipamentos eletrônicos com detecção óptica

O funcionamento sem contato mecânico torna o TP880 adequado para aplicações que necessitam detectar a passagem ou posição de objetos através da interrupção de um feixe infravermelho.

📄 Datasheet

Datasheet TP880 – Photointerrupter:

Baixar Datasheet TP880 – PDF
