📦 DESCRIÇÃO DO PRODUTO

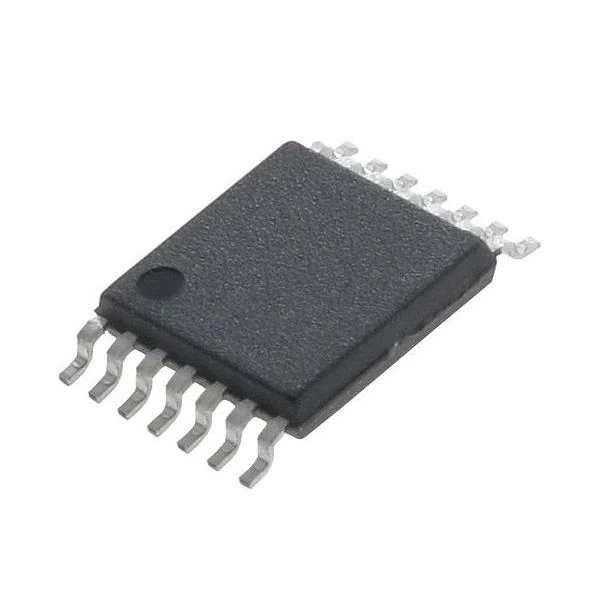

O Circuito Integrado 74HCT595PW SOT-403 da Nexperia é um registrador de deslocamento de 8 bits, desenvolvido para aplicações de conversão serial-paralela, expansão de entradas e saídas digitais e controle de dispositivos eletrônicos.

O componente possui entrada de dados serial, saída serial e 8 saídas paralelas, permitindo transferir dados seriais para múltiplas saídas utilizando poucas linhas de controle do microcontrolador. O dispositivo também conta com um registrador de armazenamento (latch) independente, permitindo atualizar as saídas de forma controlada.

O 74HCT595PW pertence à família lógica 74HCT, com entradas compatíveis com níveis TTL e alimentação de 4,5 V a 5,5 V. As saídas possuem configuração 3-state, permitindo que sejam colocadas em estado de alta impedância quando necessário.

O dispositivo possui reset assíncrono, dois clocks independentes — um para o registrador de deslocamento e outro para o registrador de armazenamento — e permite o encadeamento de vários registradores, possibilitando ampliar o número de saídas digitais disponíveis em um sistema.

Com encapsulamento TSSOP-16 (SOT403-1) e montagem SMD, o 74HCT595PW oferece uma solução compacta para projetos que necessitam controlar diversas saídas digitais utilizando poucos pinos de um microcontrolador.

🔧 CARACTERÍSTICAS TÉCNICAS

• Produto: Registrador de Deslocamento
• Fabricante: Nexperia
• Modelo: 74HCT595PW
• Família lógica: 74HCT
• Tipo: Shift Register
• Número de bits: 8 bits
• Função: Serial para Serial/Paralelo
• Entrada de dados: Serial
• Saídas paralelas: 8
• Saída serial: Sim
• Registrador de armazenamento: Sim
• Lógica de saída: 3-State
• Reset: Assíncrono
• Clocks: Independentes para deslocamento e armazenamento
• Níveis de entrada: Compatíveis com TTL
• Tensão de alimentação: 4,5 V a 5,5 V
• Frequência máxima: Até aproximadamente 57 MHz
• Corrente de saída: ±6 mA
• Número de pinos: 16
• Encapsulamento: TSSOP-16
• Código do encapsulamento: SOT403-1
• Montagem: SMD
• Temperatura de operação: -40 °C a +125 °C

⚙️ APLICAÇÕES

O 74HCT595PW pode ser utilizado em:

• Conversão de dados serial para paralelo;
• Expansão de saídas digitais;
• Controle de LEDs;
• Displays e painéis digitais;
• Sistemas embarcados;
• Interfaces com microcontroladores;
• Controle de relés e cargas digitais;
• Sistemas de automação;
• Unidades de controle;
• Circuitos de expansão de I/O;
• Aplicações que necessitam controlar múltiplas saídas utilizando poucos pinos.

A Nexperia destaca aplicações como conversão serial-paralela, registradores de retenção para controle remoto, displays e unidades de controle, além da possibilidade de utilizar vários dispositivos em cascata.

📄 DATASHEET

Datasheet oficial – Nexperia 74HC595 / 74HCT595:
Datasheet 74HC595 / 74HCT595 – Nexperia
