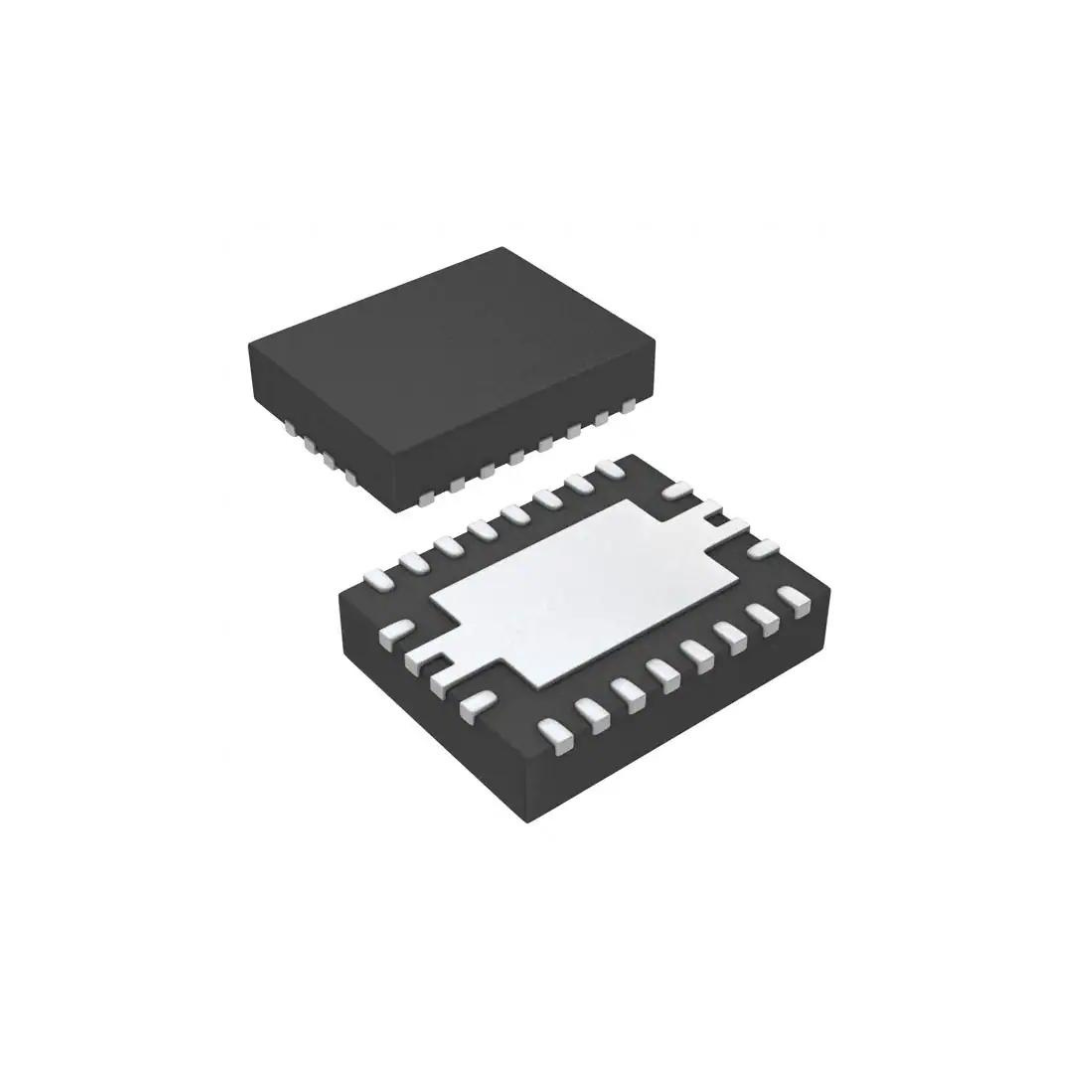

CI BQ24123RHLR VQFN-20 SMD

Código: 12799 Marca: Texas Instruments

~~R$ 31,00~~ R$ 20,15

Qtde: Comprar Agora Estoque: Disponível

📋 DESCRIÇÃO DO PRODUTO

O Circuito Integrado BQ24123RHLR da Texas Instruments é um carregador e gerenciador de carga para baterias Li-Ion e Li-Polymer, desenvolvido para aplicações portáteis que necessitam de carregamento eficiente e controle preciso de tensão e corrente.

O dispositivo utiliza uma arquitetura Buck síncrona com controlador PWM, integrando FETs de potência para fornecer corrente de carga de até 2 A. O BQ24123 oferece gerenciamento de carga em múltiplas etapas, incluindo condicionamento, corrente constante e tensão constante, além de funções de detecção da bateria e encerramento automático do carregamento.

Seu encapsulamento VQFN-20 SMD, com dimensões de aproximadamente 3,5 × 4,5 mm, proporciona uma solução compacta para placas eletrônicas e equipamentos portáteis.

🔧 CARACTERÍSTICAS TÉCNICAS

Fabricante: Texas Instruments
Modelo / Part Number: BQ24123RHLR
Tipo: Gerenciador / carregador de bateria
Química da bateria: Li-Ion / Li-Polymer
Número de células: 1, 2 ou 3 células
Corrente máxima de carga: 2 A
Topologia: Buck / Step-Down síncrono
Frequência de operação: 1,1 MHz
Tensão de entrada: 4,35 V a 16 V
Tensão máxima absoluta de entrada: 20 V
Tensão de carga: 4,2 V para 1 célula / 8,4 V para 2 células
FETs de potência: Integrados
Controle: Standalone / ajustável por resistor
Monitoramento de temperatura: Sim, via termistor da bateria
Detecção da bateria: Integrada
Proteções: Sobreaquecimento, sobrecorrente e proteção contra corrente reversa
Modo Sleep: Automático para redução do consumo
Interface de status: Indicadores de carga, conclusão, falha e adaptador conectado
Encapsulamento: VQFN-20 (RHL)
Dimensões: 3,5 × 4,5 mm
Montagem: SMD
Temperatura de operação: -40 °C a +85 °C
RoHS: Sim

A Texas Instruments especifica o BQ24123RHLR como um carregador Buck síncrono de até 2 A, com FETs integrados, controle PWM de frequência fixa e recursos de monitoramento e proteção.

⚙️ APLICAÇÕES

O BQ24123RHLR é indicado para sistemas que necessitam de gerenciamento e carregamento de baterias recarregáveis, como:

Carregadores de baterias Li-Ion
Carregadores de baterias Li-Polymer
Equipamentos portáteis
Dispositivos alimentados por bateria
Sistemas embarcados
Equipamentos de comunicação
Instrumentos eletrônicos
Sistemas de gerenciamento de energia
Equipamentos industriais portáteis
Aplicações com baterias de 1, 2 ou 3 células

O dispositivo foi desenvolvido pela Texas Instruments para aplicações portáteis e integra controle de carga, condicionamento da bateria, terminação de carga, detecção da bateria e gerenciamento de temperatura em um único CI.

📄 DATASHEET

Datasheet BQ24123 – Texas Instruments
