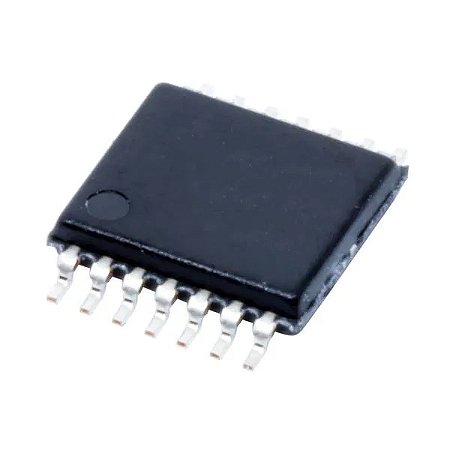

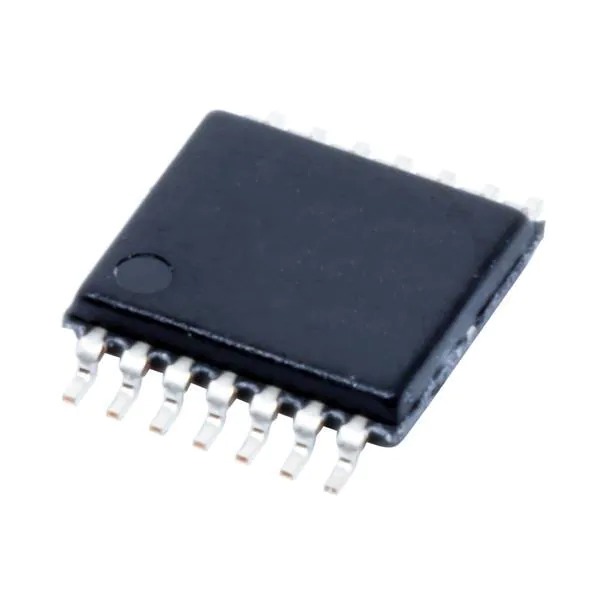

Circuito Integrado CD4011BPWR Porta NAND 4 Canais TSSOP-14 SMD

Código: 15347 Marca: TEXAS

~~R$ 2,80~~ R$ 1,82

Qtde: Comprar Agora Estoque: Disponível

Circuito Integrado CD4011BPWR Quad NAND CMOS 2 Entradas TSSOP-14 SMD (CD4011) – Texas Instruments

O CD4011BPWR da Texas Instruments é um circuito integrado lógico CMOS da família 4000B, composto por quatro portas NAND independentes, cada uma com duas entradas lógicas. O componente foi desenvolvido para aplicações de lógica digital e pode operar com tensão de alimentação de 3 V a 18 V.

📋 ESPECIFICAÇÕES TÉCNICAS

• Fabricante: Texas Instruments
• Modelo: CD4011BPWR
• Número base: CD4011
• Tipo: Porta lógica NAND
• Família lógica: CMOS 4000B
• Número de circuitos: 4 portas NAND
• Número de entradas: 2 por porta
• Tensão de alimentação: 3 V a 18 V
• Corrente quiescente máxima: 1 µA
• Corrente de saída High/Low: ±3,4 mA
• Montagem: SMD
• Encapsulamento: TSSOP-14
• Número de pinos: 14
• Temperatura de operação: -55 °C a +125 °C
• Status do componente: Ativo

⚡ CARACTERÍSTICAS

O CD4011BPWR integra quatro portas lógicas NAND de duas entradas, permitindo implementar funções de lógica digital em um único componente.

O dispositivo possui entradas e saídas com buffer, características de saída simétricas e ampla faixa de alimentação de 3 V a 18 V, tornando-o adequado para diferentes circuitos digitais. A Texas Instruments especifica tempo de propagação típico de 60 ns em determinadas condições de operação.

🔧 APLICAÇÕES

• Circuitos de lógica digital
• Sistemas de controle
• Osciladores e temporizadores
• Circuitos combinacionais
• Circuitos sequenciais
• Interfaces digitais
• Projetos com lógica CMOS
• Equipamentos eletrônicos
• Sistemas embarcados

📄 DATASHEET

Datasheet oficial Texas Instruments – CD4011B
