Transistor MOSFET FDS86140 N-Channel 100V 11,2A SMD

Código: 15749 Marca: Onsemi

~~R$ 10,00~~ R$ 6,50

Qtde: Comprar Agora Estoque: Disponível

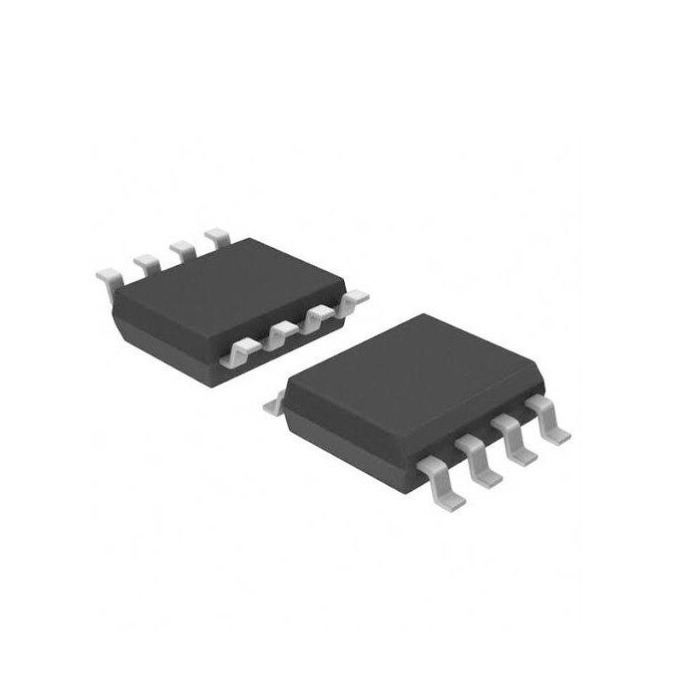

Circuito Integrado FDS86140 SOIC-8 SMD – onsemi

O FDS86140 da onsemi é um MOSFET de potência N-Channel (canal N) da família PowerTrench®, desenvolvido para aplicações de chaveamento e gerenciamento de potência que exigem baixa resistência de condução e alta capacidade de corrente. O componente possui tensão Drain-Source de até 100 V e corrente contínua de dreno de até 11,2 A.

Com encapsulamento SOIC-8 e montagem SMD/SMT, o FDS86140 oferece baixa resistência RDS(on), chegando a 9,8 mΩ com VGS de 10 V e ID de 11,2 A. É indicado para conversores DC/DC, fontes de alimentação, UPS, arquiteturas de potência distribuída e retificação síncrona.

📋 ESPECIFICAÇÕES TÉCNICAS

• Fabricante: onsemi
• Modelo: FDS86140
• Tipo: MOSFET de potência N-Channel
• Tecnologia: PowerTrench®
• Número de canais: 1
• Tensão Drain-Source (VDS): 100 V
• Corrente contínua de dreno (ID): 11,2 A
• Corrente de dreno pulsada: 50 A
• RDS(on) máximo: 9,8 mΩ @ VGS = 10 V / ID = 11,2 A
• RDS(on) máximo: 16 mΩ @ VGS = 6 V / ID = 9 A
• Tensão Gate-Source (VGS): ±20 V
• Carga total de gate (Qg): 41 nC máx. @ 10 V
• Dissipação de potência: até 5 W
• Temperatura de junção: -55 °C a +150 °C
• Encapsulamento: SOIC-8 / SO-8
• Montagem: SMD / SMT

🔧 CARACTERÍSTICAS

• MOSFET N-Channel de potência
• Tecnologia PowerTrench®
• Baixa resistência de condução RDS(on)
• Alta capacidade de corrente
• Capacidade de chaveamento rápido
• Encapsulamento compacto SOIC-8
• Montagem superficial SMD/SMT
• Indicado para circuitos de gerenciamento e conversão de potência

⚙️ APLICAÇÕES

• Conversores DC/DC
• Fontes de alimentação
• Sistemas UPS
• Arquiteturas de potência distribuída
• Retificadores síncronos
• Chaves de potência
• Circuitos de gerenciamento de energia
• Aplicações de chaveamento de alta corrente

📄 DATASHEET

Datasheet FDS86140 – onsemi
