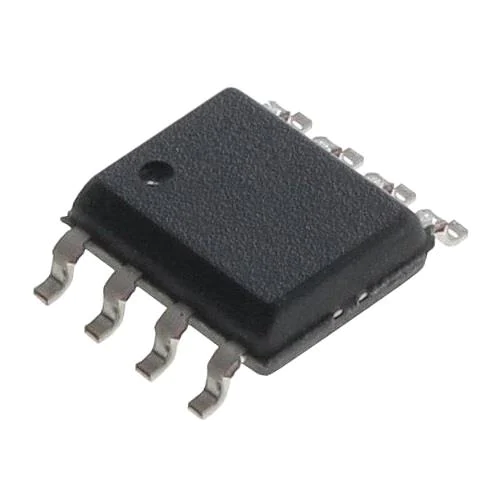

Circuito Integrado FL7733AMX LED Driver PSR 1 Saída SOIC-8 SMD

Código: 12338 Marca: Onsemi

~~R$ 10,00~~ R$ 6,50

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado FL7733AMX SOP-8 (SMD), da onsemi, é um driver/controlador de LED com regulação no primário (PSR) desenvolvido para aplicações de iluminação LED de baixa a média potência. O componente utiliza a tecnologia TRUECURRENT® para controle preciso de corrente constante, permitindo projetos com poucos componentes externos e contribuindo para maior eficiência do sistema.

O FL7733AMX integra correção do fator de potência (PFC) e controle PWM, podendo ser utilizado em topologias Flyback, Buck e Boost. O dispositivo foi desenvolvido para operar com tensão de entrada universal de 80 a 308 VAC, oferecendo alto fator de potência e baixo THD. Também possui recursos de proteção contra curto ou circuito aberto do LED, falhas no diodo de saída, problemas no resistor de sensoriamento, sobretensão de VDD, subtensão e sobretemperatura.

Seu encapsulamento SOIC-8/SOP-8 permite montagem SMD/Surface Mount, sendo indicado para drivers de LED, luminárias, fontes para iluminação, conversores Flyback e projetos de iluminação LED com controle de corrente constante.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Driver / Controlador de LED
Marca: onsemi
Part Number: FL7733AMX
Série: FL7733A
Tipo: Controlador PWM para LED
Tecnologia: Primary-Side Regulation (PSR)
TRUECURRENT®: Sim
Número de saídas: 1
Controle de corrente: Corrente constante
Topologias: Flyback, Buck e Boost
Tensão de entrada: 80 a 308 VAC
Correção do fator de potência (PFC): Integrada
Fator de potência: > 0,9 em condições especificadas
THD: < 10% na faixa de entrada universal
Corrente de saída: até 180 mA, conforme condições especificadas
Tensão de saída: 1,5 a 5 V
Frequência de operação: aproximadamente 70 kHz
Dimming: Analógico
Proteções: LED aberto/curto, diodo de saída, resistor de sensoriamento, OVP, UVLO e OTP
Startup: Circuito interno de partida em alta tensão
Temperatura de operação: -40°C a +125°C
Montagem: SMD / Surface Mount
Encapsulamento: SOIC-8 / SOP-8
Número de terminais: 8

📄 DATASHEET

FL7733A – Primary-Side-Regulated LED Driver with Power Factor Correction – onsemi:

Datasheet oficial FL7733A – onsemi (PDF)
