Circuito Integrado FSDH0265R Controlador SMPS 650V DIP-8

Código: 12481 Marca: Onsemi

~~R$ 6,00~~ R$ 3,90

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

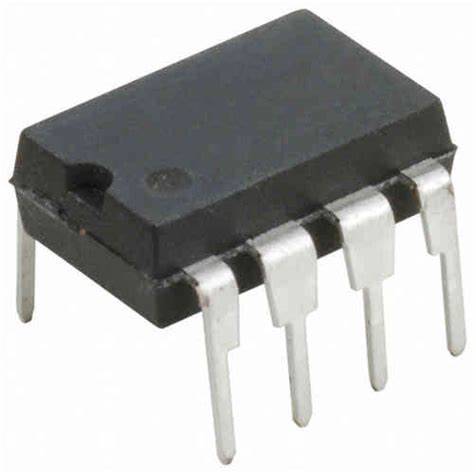

O Circuito Integrado FSDH0265R DIP-8 PTH (DH0265R), da onsemi, é um controlador de potência desenvolvido para aplicações em fontes de alimentação chaveadas (SMPS). O componente integra um MOSFET de alta tensão de 650 V com circuito de controle PWM, proporcionando uma solução compacta para projetos de conversão e gerenciamento de energia.

O FSDH0265R opera com frequência típica de 100 kHz e possui recursos integrados de proteção, incluindo limitação de corrente, proteção contra sobretensão, desligamento térmico e UVLO. Seu encapsulamento DIP-8 permite montagem PTH/Through Hole, sendo indicado para fontes chaveadas, adaptadores de energia, carregadores e outros equipamentos eletrônicos que necessitam de controle eficiente de potência.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado Controlador PWM / SMPS
Marca: onsemi
Part Number: FSDH0265R
Código de marcação: DH0265R
Tipo: Controlador PWM com MOSFET integrado
MOSFET integrado: 650 V
Frequência de chaveamento: 100 kHz típica
Faixa de frequência: 92 a 108 kHz
Limite de corrente: 1,5 A típico
UVLO – tensão de partida: 12 V típica
UVLO – tensão de desligamento: 8 V típica
Soft Start: 15 ms típico
Proteção contra sobretensão: Sim
Proteção contra sobrecorrente: Sim
Proteção térmica: Desligamento térmico
Modo Burst: Sim
Temperatura de desligamento térmico: 140°C típica
Encapsulamento: DIP-8
Montagem: PTH / Through Hole
Número de terminais: 8

📄 DATASHEET

FSDH0265R / FSDM0265R – onsemi / Fairchild:

Datasheet FSDH0265R (PDF)
