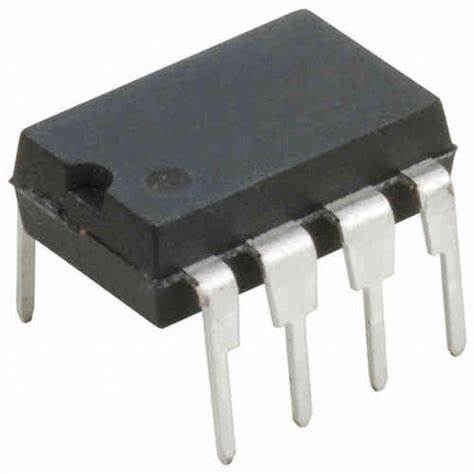

Circuito Integrado SG5841JDZ Controlador SMPS DIP-8

Código: 12480 Marca: Onsemi

~~R$ 10,00~~ R$ 6,50

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado SG5841JDZ DIP-8 PTH (SG5841), da onsemi, é um controlador PWM Green-Mode altamente integrado, desenvolvido para aplicações em fontes de alimentação chaveadas (SMPS) e conversores flyback. O componente utiliza controle em modo de corrente de pico e recursos de gerenciamento de frequência para contribuir com a redução do consumo de energia em condições de baixa carga.

O SG5841JDZ possui frequência PWM programável com frequency hopping, limitação de corrente ciclo a ciclo, compensação de rampa sincronizada, proteção contra sobretensão, proteção contra operação em circuito aberto e UVLO (Under-Voltage Lockout). Seu encapsulamento DIP-8 permite montagem PTH/Through Hole, sendo indicado para fontes chaveadas, adaptadores de energia e diferentes projetos de conversão de potência.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado Controlador PWM
Marca: onsemi
Part Number: SG5841JDZ
Código / Série: SG5841J
Tipo: Controlador PWM Green-Mode
Aplicação principal: Fontes chaveadas (SMPS) e conversores Flyback
Controle: Modo de corrente de pico
Frequência PWM: Programável
Frequency Hopping: Sim
Limitação de corrente: Ciclo a ciclo
Compensação de rampa: Slope Compensation sincronizada
Soft Start: Sim
Proteção contra sobretensão (OVP): Sim
Proteção contra sobretemperatura (OTP): Programável
Proteção contra circuito aberto: Sim
UVLO: Sim
Corrente de partida: Aproximadamente 14 µA
Corrente de operação: Aproximadamente 4 mA
Saída GATE: Totem Pole com acionamento suave
Clamp máximo da saída GATE: 18 V
Encapsulamento: DIP-8
Montagem: PTH / Through Hole
Número de terminais: 8
Temperatura ambiente de operação: -20°C a +85°C
