📦 DESCRIÇÃO DO PRODUTO

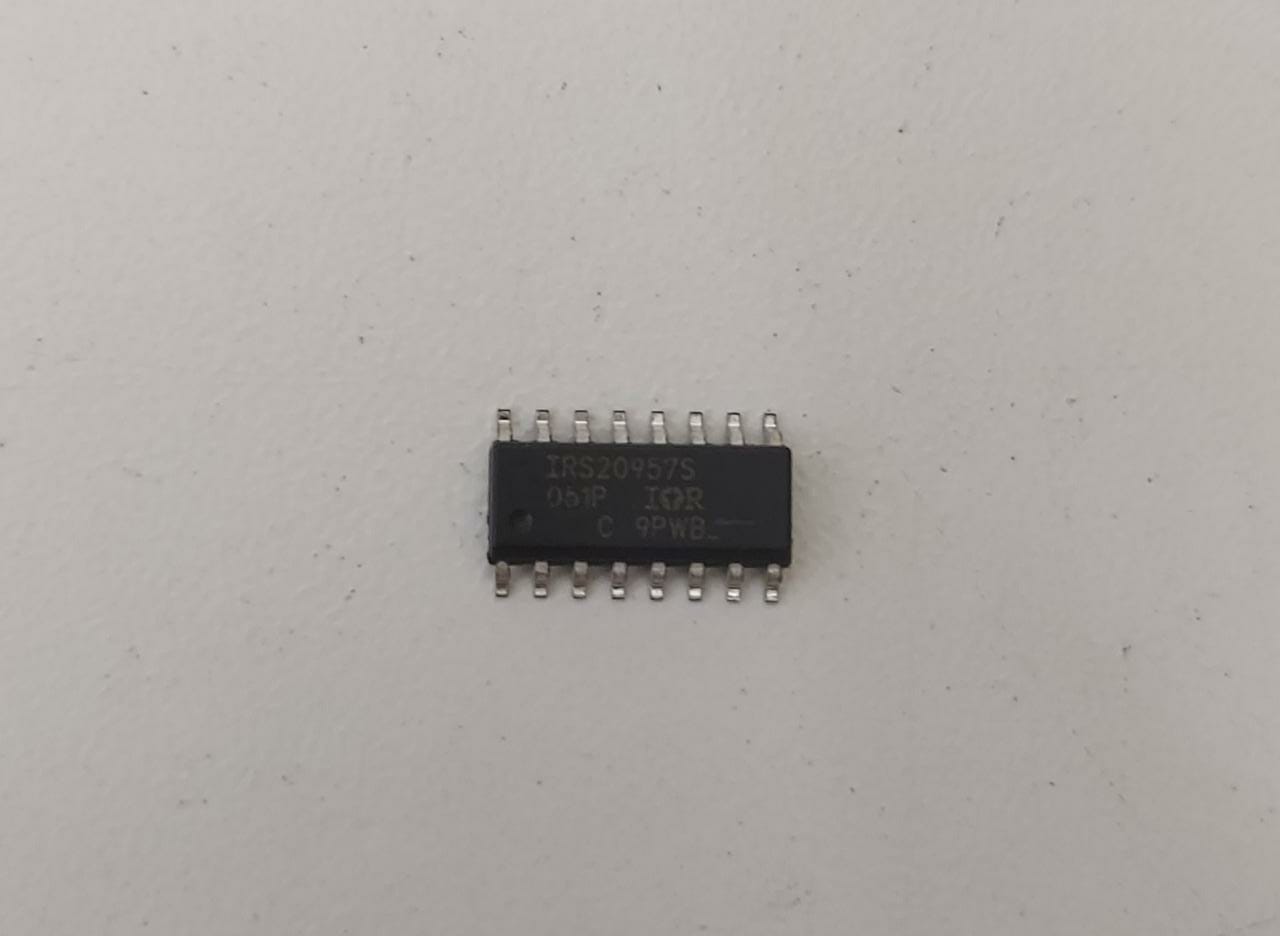

O Circuito Integrado IRS20957S é um driver de áudio Classe D de alta tensão e alta velocidade, fabricado pela Infineon Technologies, desenvolvido para aplicações de amplificação de áudio de potência. O componente possui entrada PWM flutuante, permitindo a implementação de amplificadores Classe D em configuração half-bridge.

O IRS20957S integra recursos importantes para amplificadores de áudio, como proteção contra sobrecorrente bidirecional, função de desligamento e controle de dead-time programável, contribuindo para reduzir distorções e ruídos no estágio de saída. O dispositivo é compatível com sinais lógicos de 3,3 V e 5 V e pode operar com frequência de até 800 kHz.

Com alimentação de 10 a 15 V, capacidade de acionamento de aproximadamente 1,0 A na saída Source e 1,2 A na saída Sink e classificação de ±100 V, o IRS20957S é indicado para projetos de amplificadores Classe D de alta potência, podendo ser utilizado em projetos de até aproximadamente 500 W, dependendo da configuração do circuito.

O encapsulamento SOIC-16 permite montagem SMD/SMT, sendo adequado para placas de amplificadores de áudio, sistemas de som, caixas amplificadas e equipamentos eletrônicos de alta potência.

🔧 CARACTERÍSTICAS TÉCNICAS

• Produto: Driver de Áudio Classe D
• Part Number: IRS20957S
• OPN Infineon: IRS20957SPBF / IRS20957STRPBF
• Marca: Infineon Technologies
• Tipo: Driver de áudio digital Classe D
• Topologia: Half-Bridge
• Número de canais: 1 / Mono
• Entrada: PWM flutuante
• Compatibilidade lógica: 3,3 V / 5 V
• Tensão de alimentação (VCC): 10 V a 15 V
• Tensão de operação: ±100 V
• Corrente Source: 1,0 A típica
• Corrente Sink: 1,2 A típica
• Frequência máxima: Até 800 kHz
• Dead-Time: 15 / 25 / 35 / 80 ns selecionável
• Proteção: Sobrecorrente bidirecional
• Proteção contra curto-circuito: Sim
• Shutdown: Sim
• UVLO: Sim
• Potência de aplicação: Até aproximadamente 500 W
• Encapsulamento: SOIC-16
• Montagem: SMD / SMT / Surface Mount
• Temperatura de operação: -40 °C a +125 °C

A Infineon especifica o IRS20957S como driver para amplificadores Classe D de 500 W, com entrada PWM, proteção programável contra sobrecorrente e dead-time selecionável.

⚡ APLICAÇÕES

O IRS20957S pode ser utilizado em:

• Amplificadores de áudio Classe D;
• Amplificadores de alta potência;
• Caixas de som amplificadas;
• Sistemas de áudio profissional;
• Home theater;
• Mini systems;
• Sistemas de áudio automotivo;
• Amplificadores para subwoofer;
• Equipamentos de áudio industrial;
• Projetos de amplificadores PWM.

A Infineon indica aplicações em home theater, mini systems, caixas acústicas amplificadas e amplificadores de potência de áudio em geral.

📄 DATASHEET

Datasheet oficial Infineon – IRS20957S:
Acessar Datasheet IRS20957S – Infineon
