CI L6219D Driver para Motor de Passo Bipolar 750mA SOIC-24

Código: 13295 Marca: ST

~~R$ 12,00~~ R$ 7,80

Qtde: Comprar Agora Estoque: Disponível

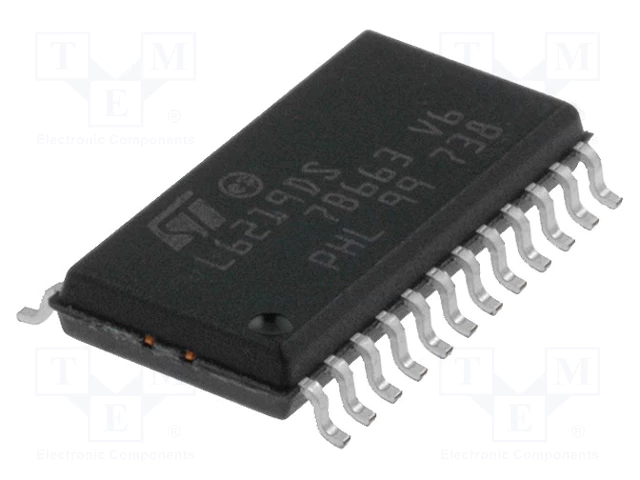

🔧 Circuito Integrado L6219DS SOIC-24 SMD – STMicroelectronics

O L6219DS é um circuito integrado driver de motor de passo bipolar da STMicroelectronics, desenvolvido para controlar as duas bobinas de motores de passo bipolares ou realizar o controle bidirecional de dois motores DC. O componente integra duas pontes completas (Dual Full Bridge) e controle interno de corrente por PWM, proporcionando uma solução compacta para aplicações de controle e acionamento de motores.

O L6219DS suporta tensão de carga de 10 V a 46 V e corrente de saída de até 750 mA por enrolamento, com corrente de partida de até 1 A. Possui ainda diodos internos para recirculação de corrente, proteção contra condução cruzada e desligamento térmico.

O componente permite operação em modos passo completo, meio passo e microstepping, sendo indicado para equipamentos de automação, sistemas de posicionamento, impressoras, máquinas CNC e outros equipamentos que utilizam motores de passo.

⚙️ Características Técnicas

Fabricante: STMicroelectronics
Part Number: E-L6219DS
Série: L6219
Função: Driver de Motor de Passo Bipolar
Tipo de motor: Stepper Bipolar / Motor DC
Configuração: Dual Full Bridge / 4 Half Bridges
Corrente de saída: até 750 mA por enrolamento
Corrente de pico de partida: até 1 A
Tensão de carga: 10 V a 46 V
Alimentação lógica: 4,75 V a 5,25 V
Controle de corrente: PWM interno
Resolução: Full Step, Half Step e Microstepping
Interface: Paralela
Proteções: Desligamento térmico e proteção contra condução cruzada
Diodos de proteção: Integrados
Encapsulamento: SOIC-24 / SO-24
Montagem: SMD/SMT
Temperatura de junção: conforme especificação do fabricante

A STMicroelectronics classifica o L6219 como produto ativo e em produção, com a versão E-L6219DS disponível em encapsulamento SO-24.

🔩 Aplicações

O L6219DS pode ser utilizado em:

Motores de passo bipolares
Controle de motores DC bidirecionais
Máquinas CNC
Impressoras e equipamentos de automação
Sistemas de posicionamento
Equipamentos robóticos
Atuadores eletromecânicos
Sistemas de controle de movimento
Equipamentos industriais

📄 Datasheet

Datasheet oficial STMicroelectronics – L6219:
Baixar Datasheet L6219 – STMicroelectronics
