Circuito Integrado L6599D Controlador Half-Bridge Ressonante SMD

Código: 14677 Marca: ST

~~R$ 20,00~~ R$ 13,00

Qtde: Comprar Agora Estoque: Disponível

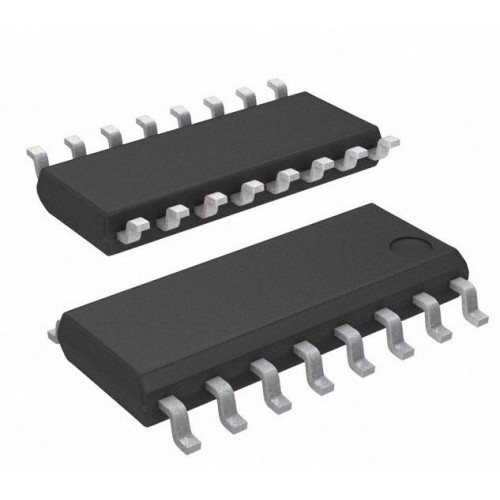

🔌 Circuito Integrado L6599D Controlador Ressonante Half-Bridge SOIC-16 SMD – STMicroelectronics

O L6599D da STMicroelectronics é um controlador ressonante de alta tensão desenvolvido especificamente para conversores com topologia Half-Bridge ressonante. O dispositivo utiliza controle por frequência para regular a tensão de saída e possui drivers high-side e low-side para acionamento dos interruptores de potência.

O L6599D trabalha com ciclo de trabalho complementar de aproximadamente 50%, possui oscilador de alta precisão e frequência de operação de até 500 kHz. Seu driver high-side é compatível com barramento de 600 V e possui diodo bootstrap integrado, facilitando o desenvolvimento de fontes chaveadas ressonantes de alta frequência.

O componente possui encapsulamento SO-16/SOIC-16, indicado para montagem SMD/SMT, sendo utilizado em fontes de alimentação, conversores ressonantes e aplicações de eletrônica de potência.

⚙️ Características Técnicas

Marca: STMicroelectronics
Modelo: L6599D
Série: L6599
Tipo: Controlador ressonante de alta tensão
Topologia: Half-Bridge
Controle: Frequência variável
Ciclo de trabalho: 50% complementar
Frequência de operação: até 500 kHz
Tensão de alimentação: 8,85 V a 16 V
Driver High-Side: compatível com barramento de 600 V
Driver Low-Side: integrado
Corrente do driver High-Side: -300 / +800 mA
Corrente do driver Low-Side: -300 / +800 mA
Diodo Bootstrap: integrado
Soft-Start: não linear
Modo Burst: Sim
Proteção contra sobrecorrente: OCP em dois níveis
Encapsulamento: SO-16 / SOIC-16
Montagem: SMD / SMT
Número de pinos: 16
Temperatura de operação: -40 °C a +150 °C, conforme condição especificada

As referências da Mouser também classificam o L6599D como Switching Controller, com topologia Half-Bridge, frequência de comutação de 500 kHz, alimentação de 8,85 V a 16 V e encapsulamento SOIC-16

📄 Datasheet

Datasheet oficial STMicroelectronics – L6599 High-Voltage Resonant Controller:
Baixar Datasheet L6599 – STMicroelectronics
