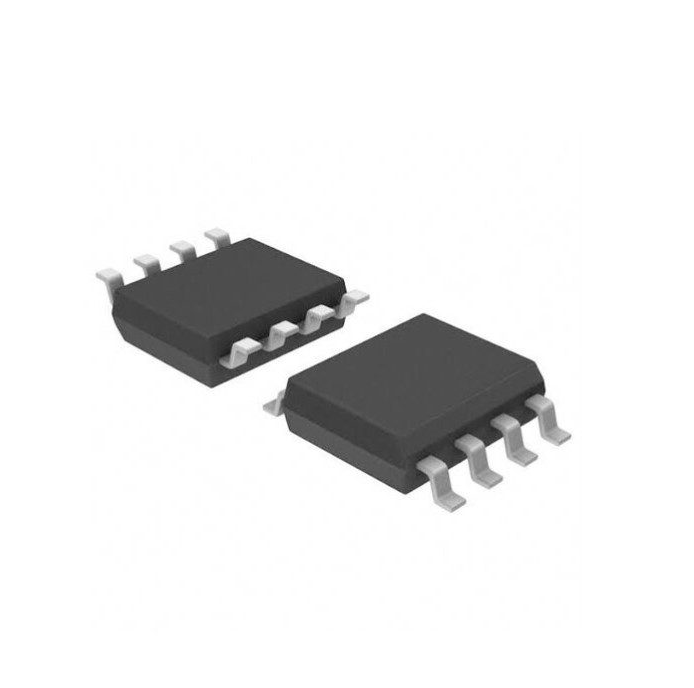

Circuito Integrado MX584JESA Referência de Tensão 10V SO-8

Código: 15201 Marca: ANALOG

~~R$ 60,00~~ R$ 39,00

Qtde: Comprar Agora Estoque: Disponível

Circuito Integrado MX584JESA Referência de Tensão de Precisão Programável SOIC-8 SMD – Analog Devices / Maxim

O MX584JESA é uma referência de tensão de precisão programável por pinos, originalmente desenvolvida pela Maxim Integrated, atualmente parte da Analog Devices. O dispositivo fornece quatro opções de tensão de saída pré-ajustadas: +2,5 V, +5,0 V, +7,5 V e +10,0 V, selecionadas por meio das conexões dos pinos de programação.

A referência utiliza tecnologia Bandgap com compensação de temperatura e pode operar sem componentes externos para as quatro tensões pré-programadas. O dispositivo também permite obter outras tensões mediante o uso de componentes externos.

📋 ESPECIFICAÇÕES TÉCNICAS

• Fabricante: Maxim Integrated / Analog Devices
• Código: MX584JESA
• Tipo: Referência de tensão de precisão
• Programação: Por pinos
• Tensões de saída: +2,5 V / +5,0 V / +7,5 V / +10,0 V
• Tensão de entrada: 4,5 V a 30 V
• Corrente de saída: até 10 mA
• Corrente quiescente: até aproximadamente 1 mA
• Coeficiente de temperatura: até 30 ppm/°C para a versão J/S
• Ruído: aproximadamente 50 µVp-p de 0,1 Hz a 10 Hz
• Tempo de estabilização: aproximadamente 200 µs até ±1%
• Proteção contra curto-circuito: Sim
• Encapsulamento: SOIC-8 / SO-8
• Número de pinos: 8
• Montagem: SMD / Surface Mount

⚡ CARACTERÍSTICAS

O MX584JESA foi desenvolvido para fornecer uma referência de tensão estável e precisa em sistemas eletrônicos. As quatro tensões pré-ajustadas podem ser selecionadas diretamente através dos pinos de programação, eliminando a necessidade de resistores externos para essas opções.

O dispositivo também possui baixo coeficiente de temperatura, baixo consumo e capacidade de fornecer ou absorver corrente na saída, características importantes para aplicações de referência analógica e conversão de dados.

🔧 APLICAÇÕES

• Referência para conversores A/D
• Referência para conversores D/A
• Sistemas de aquisição de dados
• Instrumentação eletrônica
• Sistemas analógicos de precisão
• Referência de tensão para ADC e DAC
• Data Loggers
• Circuitos de medição
• Programação de offset em amplificadores
• Equipamentos eletrônicos
• Projetos de instrumentação e controle

📄 DATASHEET

Datasheet oficial Analog Devices/Maxim – MX584.
