LCR-0203 Optoacoplador Linear Analógico 4 Pinos PTH – LCR0203

Código: 13074 Marca: ANALOG

~~R$ 74,00~~ R$ 48,10

Qtde: Comprar Agora Estoque: Disponível

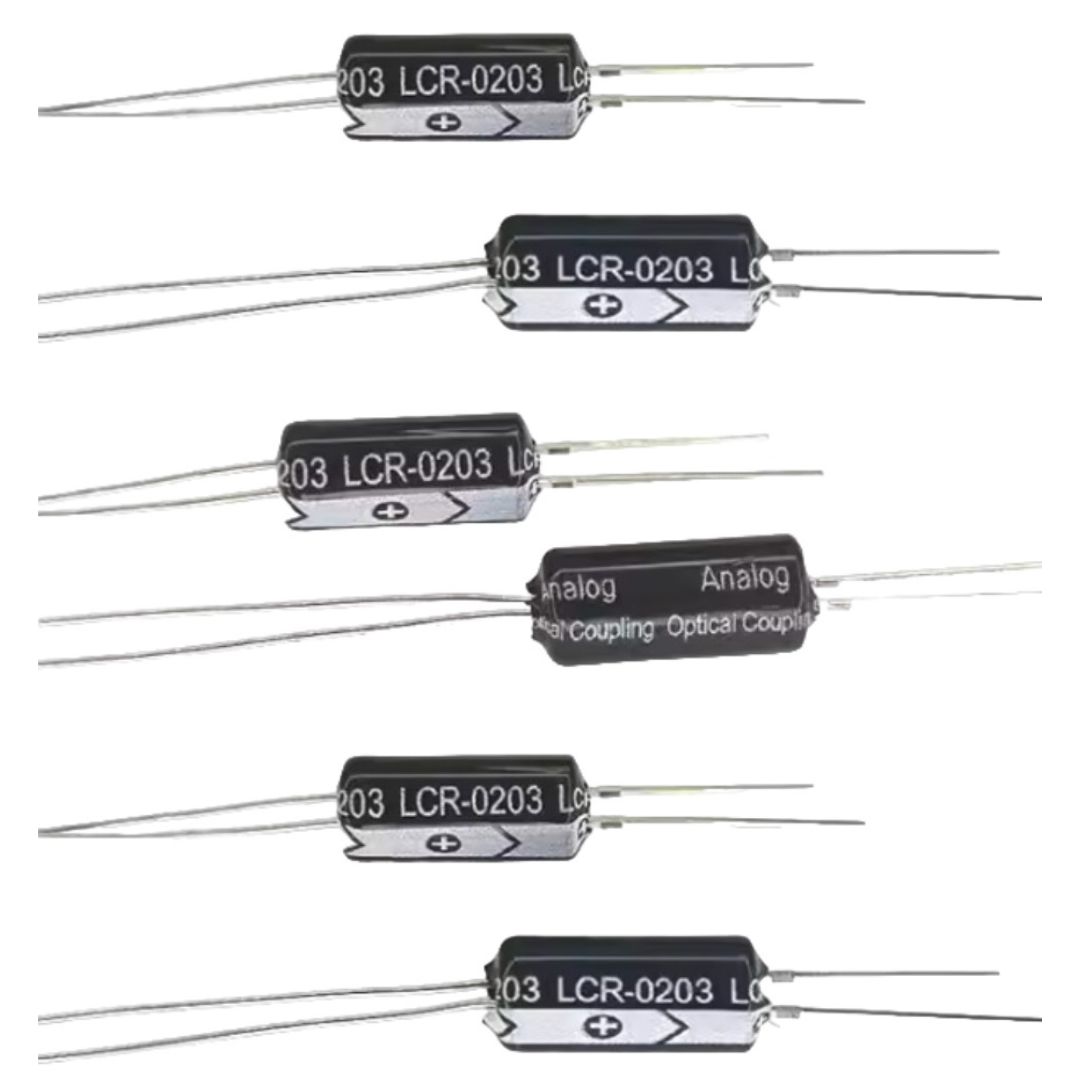

🔌 Circuito Integrado Optoacoplador LCR-0203 DIP-4 PTH (LCR0203) – Analog

O LCR-0203 (LCR0203) é um acoplador óptico linear analógico da marca Analog, desenvolvido para aplicações que necessitam de isolamento elétrico entre entrada e saída e controle analógico por meio de acoplamento óptico.

O componente utiliza uma combinação de LED e elemento fotossensível CdS, permitindo que a corrente aplicada à entrada controle a resistência apresentada na saída. O dispositivo possui saída resistiva não polarizada, podendo ser utilizado em aplicações com sinais DC ou AC.

O LCR-0203 oferece isolação superior a 2500 VRMS, resposta rápida inferior a 2,5 ms e faixa de frequência de operação inferior a 300 kHz, sendo indicado para controle de volume, ajuste de iluminação, controle de velocidade de motores, isolamento de sinais e sistemas de controle analógico.

📋 ESPECIFICAÇÕES TÉCNICAS

Modelo: LCR-0203
Código marcado: LCR0203
Marca: Analog
Tipo: Acoplador óptico linear analógico
Tecnologia: LED + CdS
Corrente de entrada: 0 a 20 mA
Corrente máxima de entrada: 40 mA
Tensão de entrada: 1,6 a 2,5 VDC
Resistência de saída iluminada: 50 Ω a 1 kΩ
Resistência de saída no escuro: 1 a 10 MΩ
Tempo de resposta: < 2,5 ms
Tensão de isolamento: > 2500 VRMS
Frequência de operação: < 300 kHz
Capacitância de acoplamento: < 5 pF
Potência máxima: 100 mW
Temperatura de operação: -30 °C a +70 °C
Temperatura de armazenamento: -40 °C a +80 °C
Encapsulamento: DIP-4
Número de terminais: 4
Montagem: PTH / Through Hole

⚙️ CARACTERÍSTICAS

Acoplador óptico linear analógico
Isolamento elétrico entre entrada e saída
Tecnologia baseada em LED e CdS
Saída resistiva não polarizada
Ampla faixa de resistência de saída
Baixa resistência no estado de condução
Alta resistência no estado desligado
Baixa distorção no acoplamento
Pode ser utilizado com sinais DC e AC
Isolação superior a 2500 VRMS
Encapsulamento compacto
Montagem PTH / Through Hole

🏭 APLICAÇÕES

O LCR-0203 pode ser utilizado em:

Controle de volume
Controle e proteção acústica
Ajuste de iluminação
Controle de velocidade de motores
Isolamento de sinais elétricos
Acoplamento óptico analógico
Sistemas de comunicação
Controle automático
Circuitos de controle analógico
Projetos eletrônicos que necessitam de isolamento entre entrada e saída
