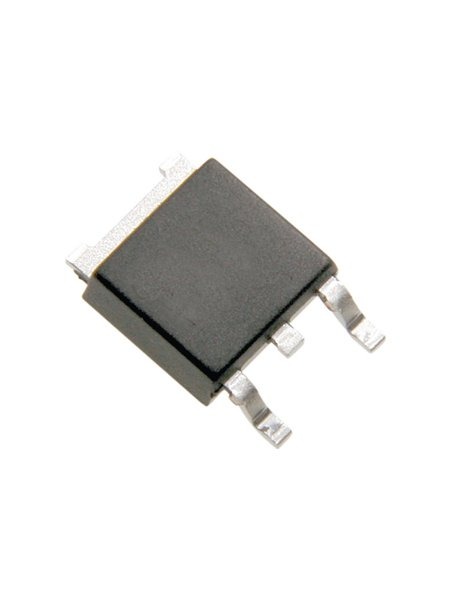

QM4004D MOSFET de Potência N-Channel 40V TO-252

Código: 10894 Marca: ST

~~R$ 3,50~~ R$ 2,28

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado QM4004D TO-252 (4004) é um MOSFET de potência canal N (N-Channel) desenvolvido para aplicações de chaveamento rápido e conversão de energia.

O QM4004D utiliza tecnologia Trench de alta densidade de células, proporcionando baixa resistência de condução e baixa carga de gate. Essas características tornam o componente adequado para aplicações que exigem alta eficiência, baixo consumo e elevada velocidade de chaveamento.

O dispositivo possui tensão Dreno-Source de 40 V, corrente de dreno de até 42 A em condições especificadas e RDS(on) máximo de 11,5 mΩ a VGS = 10 V. Também apresenta corrente de dreno pulsada de até 100 A, conforme o datasheet.

Com encapsulamento TO-252 (DPAK) e montagem SMD, o QM4004D é indicado para projetos compactos de gerenciamento de energia, conversores DC-DC, fontes de alimentação e circuitos de chaveamento.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: MOSFET de Potência
Modelo: QM4004D
Tipo: MOSFET Canal N
Tecnologia: Trench de alta densidade
Tensão Dreno-Source (VDS): 40 V
Tensão Gate-Source (VGS): ±20 V
Corrente de Dreno (ID): 42 A @ TC = 25 °C
Corrente de Dreno: 26 A @ TC = 100 °C
Corrente pulsada (IDM): 100 A
RDS(on) máximo: 11,5 mΩ @ VGS = 10 V
Energia de avalanche: 69 mJ
Corrente de avalanche: 25 A
Potência máxima: 34,7 W @ TC = 25 °C
Temperatura de junção: -55 °C a +150 °C
Encapsulamento: TO-252 / DPAK
Montagem: SMD
Aplicação: Chaveamento e conversão de potência

⚙️ APLICAÇÕES

O QM4004D pode ser utilizado em:

Conversores DC-DC;
Conversores Buck síncronos;
Sistemas Point-of-Load (POL);
Fontes de alimentação;
Sistemas de gerenciamento de energia;
Sistemas de alimentação de notebooks;
Equipamentos de rede;
Circuitos Load Switch;
Conversores para placas-mãe;
Sistemas VGA;
Circuitos de chaveamento de alta frequência.
