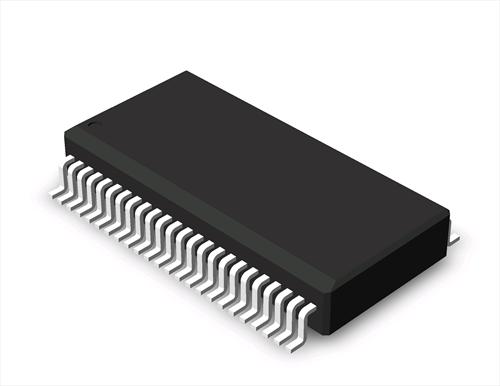

SN74ALVTH162245DL CI Transceptor 16-Bit 3-State SSOP-48 SMD

Código: 12513 Marca: Texas Instruments

~~R$ 60,00~~ R$ 39,00

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado SN74ALVTH162245DL SMD SSOP-48, da Texas Instruments, é um transceptor de barramento de 16 bits desenvolvido para comunicação bidirecional de dados entre dois barramentos digitais.

O dispositivo possui 16 canais não inversores, podendo ser utilizado como dois transceptores independentes de 8 bits ou como um único transceptor de 16 bits. A direção da transferência de dados é controlada pelo pino DIR, enquanto a entrada OE permite desabilitar as saídas e isolar os barramentos.

O SN74ALVTH162245 utiliza tecnologia Advanced BiCMOS (ALVT) e foi projetado para operação com alimentação de 2,5 V ou 3,3 V, oferecendo também compatibilidade de interface com sistemas TTL de 5 V. O componente possui saídas 3-State, permitindo sua utilização em arquiteturas de barramento compartilhado.

O dispositivo também incorpora recursos como bus-hold nas entradas, suporte a hot insertion, baixa dissipação de potência estática e resistores equivalentes integrados nas saídas da porta A, reduzindo overshoot e undershoot durante a comutação.

Seu encapsulamento SSOP-48 permite montagem SMD/SMT, sendo indicado para sistemas digitais, interfaces de barramento, placas eletrônicas e aplicações que necessitam de transferência bidirecional de dados em alta velocidade.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transceptor de Barramento
Marca: Texas Instruments
Part Number: SN74ALVTH162245DL
Família lógica: ALVTH
Tipo: Transceptor bidirecional não inversor
Número de bits: 16 bits
Configuração: 2 × 8 bits ou 1 × 16 bits
Saídas: 3-State
Controle de direção: DIR
Controle de saída: OE
Tensão de alimentação: 2,5 V / 3,3 V
Interface: Compatível com TTL de 5 V
Tecnologia: Advanced BiCMOS / ALVT
Entradas: Com função Bus-Hold
Hot Insertion: Sim
Corrente de saída – Porta A: ±12 mA
Corrente de saída – Porta B: -32 mA / +64 mA
Temperatura de operação: -40 °C a +85 °C
Montagem: SMD / SMT
Encapsulamento: SSOP-48
Número de terminais: 48
Aplicações: Transmissão de dados, interfaces de barramento, sistemas digitais, computadores, placas eletrônicas e sistemas com barramento compartilhado.

📄 DATASHEET

SN74ALVTH162245 – 2.5-V/3.3-V 16-Bit Bus Transceivers With 3-State Outputs – Texas Instruments

Datasheet oficial SN74ALVTH162245 – Texas Instruments
