Circuito Integrado SN74ALVTH162245LR Transceptor SSOP-48

Código: 12506 Marca: Texas Instruments

~~R$ 50,00~~ R$ 32,50

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

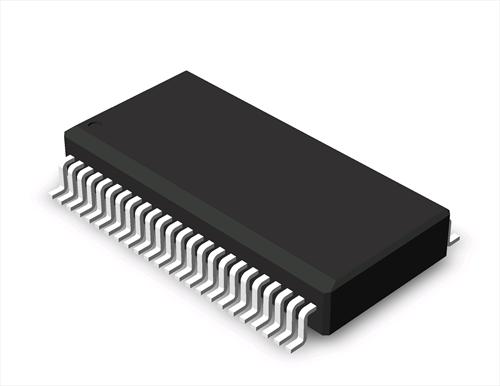

O Circuito Integrado SN74ALVTH162245LR SMD SSOP-48, da Texas Instruments, é um transceptor de barramento bidirecional de 16 bits, desenvolvido para realizar a transferência de dados entre dois barramentos digitais.

O dispositivo possui 16 canais não inversores, podendo funcionar como dois transceptores independentes de 8 bits ou como um único transceptor de 16 bits. A direção da comunicação entre os barramentos é determinada pela entrada de controle DIR, enquanto a entrada OE permite habilitar ou desabilitar as saídas.

O SN74ALVTH162245 utiliza tecnologia ALVT (Advanced BiCMOS) e foi projetado para operação com alimentação de 2,5 V ou 3,3 V, mantendo capacidade de interface com sistemas TTL de 5 V. Suas saídas 3-State permitem que o componente seja utilizado em sistemas com barramentos compartilhados.

O componente também possui recursos como Bus-Hold, proteção Ioff, suporte a Power-Up 3-State e operação para aplicações de hot insertion, reduzindo riscos de conflitos e correntes indesejadas durante a conexão ou desconexão de dispositivos alimentados.

Seu encapsulamento SSOP-48 permite montagem SMD/SMT, sendo indicado para sistemas digitais, interfaces de barramento, computadores, equipamentos industriais e placas eletrônicas que necessitam de comunicação bidirecional de dados.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transceptor de Barramento
Marca: Texas Instruments
Part Number: SN74ALVTH162245LR
Família lógica: ALVTH
Tecnologia: Advanced BiCMOS / ALVT
Tipo: Transceptor bidirecional não inversor
Número de bits: 16 bits
Configuração: 2 × 8 bits ou 1 × 16 bits
Saídas: 3-State
Controle de direção: DIR
Controle de saída: OE
Tensão de alimentação: 2,3 V a 3,6 V
Tensão nominal de operação: 2,5 V / 3,3 V
Interface: Compatível com TTL de 5 V
Função Bus-Hold: Sim
Ioff: Sim
Power-Up 3-State: Sim
Hot Insertion: Suportado
Corrente de saída – Porta A: ±12 mA
Corrente de saída – Porta B: -32 mA / +64 mA
Tempo de propagação: inferior a 5 ns, conforme condições especificadas
Montagem: SMD / SMT
Encapsulamento: SSOP-48 / DL
Número de terminais: 48
Temperatura de operação: -40 °C a +85 °C
Aplicações: Interfaces de barramento, comunicação digital, sistemas embarcados, computadores, equipamentos industriais e placas eletrônicas.

📄 DATASHEET

SN74ALVTH162245 – 2.5-V/3.3-V 16-Bit Bus Transceivers With 3-State Outputs – Texas Instruments

Datasheet oficial SN74ALVTH162245 – Texas Instruments
