CI SN74LS244N 8 Canais Buffer/Line Driver 3-State PDIP-20

Código: 13630 Marca: TEXAS

~~R$ 10,00~~ R$ 6,50

Qtde: Comprar Agora Estoque: Disponível

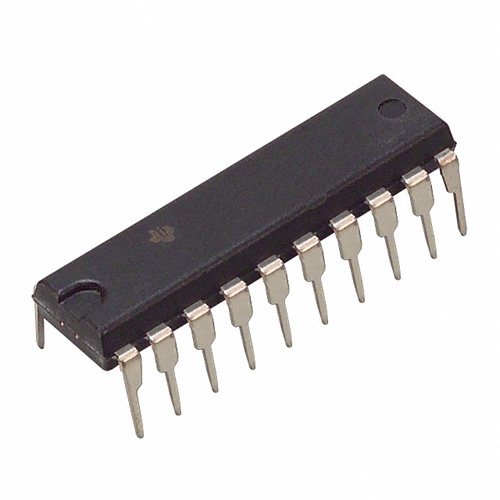

🔹 Circuito Integrado SN74LS244N Buffer Octal 3-State DIP-20 PTH

O SN74LS244N da Texas Instruments é um circuito integrado lógico da família 74LS, desenvolvido como buffer e driver octal com saídas 3-State (Tri-State). O componente possui 8 canais e é indicado para o controle, isolamento e distribuição de sinais digitais em barramentos e sistemas lógicos.

O SN74LS244N trabalha com alimentação de 4,75 V a 5,25 V e oferece saídas de três estados, permitindo seu uso em linhas de barramento compartilhadas. Possui encapsulamento PDIP-20 (DIP-20) para montagem convencional PTH (Through Hole).

⚙️ CARACTERÍSTICAS TÉCNICAS

Modelo: SN74LS244N
Código: 74LS244N
Fabricante: Texas Instruments
Categoria: Circuito Integrado Lógico
Função: Buffer / Driver de Linha Octal
Família lógica: 74LS
Número de canais: 8
Tipo de saída: 3-State / Tri-State
Tipo de entrada: Bipolar
Tensão de alimentação: 4,75 V a 5,25 V
Corrente de saída nível baixo (IOL): até 24 mA
Corrente de saída nível alto (IOH): até -15 mA
Propagação máxima: até 15 ns a 5 V
Temperatura de operação: 0°C a +70°C
Encapsulamento: PDIP-20 / DIP-20
Número de pinos: 20
Montagem: PTH / Through Hole

🔧 APLICAÇÕES

Indicado para drivers de barramento, buffers de sinais digitais, registradores de endereço de memória, linhas de dados e endereço, interfaces digitais, sistemas microprocessados, equipamentos eletrônicos, circuitos de lógica TTL e projetos que necessitam de saídas Tri-State.

📄 DATASHEET OFICIAL – TEXAS INSTRUMENTS

SN74LS244N – SNx4LS24x / SNx4S24x

🔗 Datasheet em PDF:
https://www.ti.com/lit/ds/symlink/sn74ls244.pdf
