CI Controlador TPS40057PWPR 8-40V 1MHz SMD HTSSOP-16

Código: 16004 Marca: Texas Instruments

~~R$ 37,40~~ R$ 24,31

Qtde: Comprar Agora Estoque: Disponível

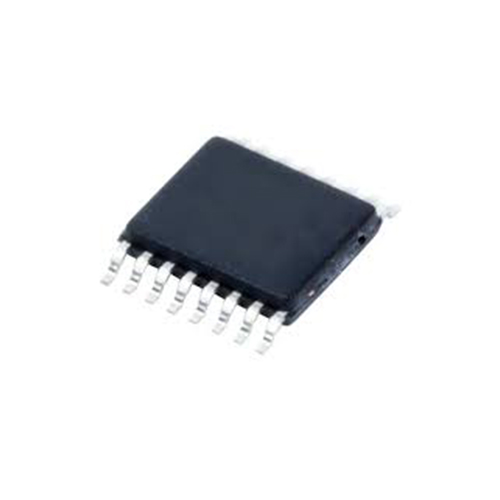

Circuito Integrado TPS40057PWPR SMD HTSSOP-16 – Texas Instruments

O TPS40057PWPR da Texas Instruments é um circuito integrado controlador DC/DC Buck síncrono, desenvolvido para projetos de fontes de alimentação e conversores Step-Down que necessitam de ampla faixa de tensão de entrada e controle eficiente da conversão de energia.

O dispositivo opera com tensão de entrada de 8 V a 40 V e possui frequência de comutação programável entre 100 kHz e 1 MHz. O controlador possui drivers internos para MOSFETs N-Channel de alta tensão e síncronos, permitindo a implementação de conversores Buck com MOSFETs externos.

O TPS40057PWPR também possui referência interna de 0,7 V, controle em modo de tensão, compensação feed-forward da tensão de entrada, suporte a saída pré-polarizada (prebias) e proteção contra desligamento térmico.

📋 ESPECIFICAÇÕES TÉCNICAS

• Fabricante: Texas Instruments
• Modelo: TPS40057PWPR
• Tipo: Controlador DC/DC Buck síncrono
• Topologia: Buck / Step-Down
• Número de saídas: 1
• Tensão de entrada: 8 V a 40 V
• Faixa de frequência: 100 kHz a 1 MHz
• Tensão de referência interna: 0,7 V
• Tensão de saída: 0,7 V a 35 V*
• Corrente de saída do conversor: até 20 A*
• Ciclo de trabalho máximo: 94%
• Drivers internos: High-Side e MOSFET síncrono N-Channel
• Controle: Modo de tensão
• Função Prebias: Sim
• Proteção: Desligamento térmico
• Montagem: SMD / SMT
• Encapsulamento: HTSSOP-16 / PWP
• Temperatura de operação: -40 °C a +85 °C

* Os valores de 35 V e 20 A são parâmetros apresentados nos catálogos de distribuidores para o controlador/conversor e devem ser considerados em conjunto com os componentes externos e as condições de projeto especificadas no datasheet.

🔧 CARACTERÍSTICAS

• Controlador DC/DC Buck síncrono
• Ampla faixa de entrada de 8 V a 40 V
• Frequência de comutação programável até 1 MHz
• Drivers internos para MOSFETs externos
• Suporte a saída pré-polarizada (Prebias)
• Referência interna de 0,7 V com alta precisão
• Compensação feed-forward da tensão de entrada
• Proteção contra desligamento térmico
• Encapsulamento compacto HTSSOP-16 com PowerPAD™
• Indicado para projetos de fontes chaveadas e conversores Step-Down

⚙️ APLICAÇÕES

• Fontes de alimentação chaveadas
• Conversores DC/DC Step-Down
• Reguladores Buck síncronos
• Sistemas de alimentação para equipamentos eletrônicos
• Fontes para sistemas industriais
• Conversores de potência
• Equipamentos de telecomunicações
• Sistemas embarcados e aplicações de gerenciamento de energia

📄 DATASHEET

Datasheet oficial Texas Instruments – TPS4005x Wide-Input Synchronous Buck Controller:

Datasheet oficial Texas Instruments – TPS40057PWPR
