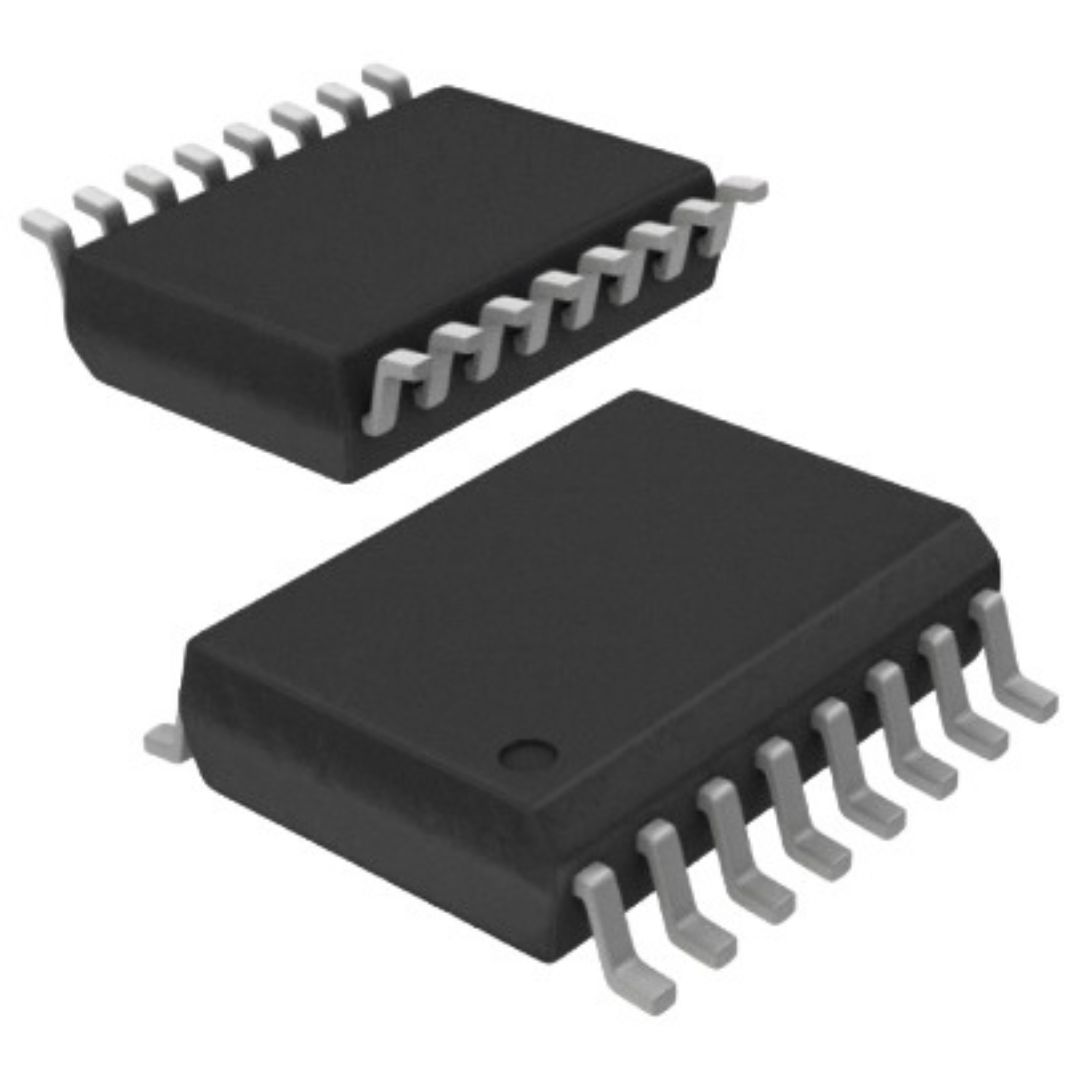

UC3525ADW Circuito Integrado PWM Controller SOIC-16 Encapsulamento SMD

Código: 45999 Marca: Texas Instruments

~~R$ 32,98~~ R$ 21,44

Qtde: Comprar Agora Estoque: Disponível

O UC3525ADW da Texas Instruments é um circuito integrado controlador PWM de alto desempenho, desenvolvido para aplicações em fontes chaveadas (SMPS), conversores DC-DC, inversores, nobreaks, carregadores de baterias e sistemas de controle de potência. Projetado para oferecer excelente estabilidade e precisão, o dispositivo integra os principais recursos necessários para o controle de fontes comutadas em um único CI.

O componente possui oscilador interno com frequência ajustável, amplificador de erro de alta precisão, referência interna de 5V, controle de tempo morto (Dead-Time Control), circuito de soft-start e saídas complementares em configuração push-pull, tornando-o uma excelente opção para projetos que exigem alta eficiência e confiabilidade.

Fabricado no encapsulamento SOIC-16 SMD, o UC3525ADW é indicado para montagem em superfície, permitindo maior densidade de componentes na placa e facilitando a fabricação de equipamentos eletrônicos modernos.

Características Técnicas

Fabricante: Texas Instruments
Part Number: UC3525ADW
Categoria: Circuito Integrado Controlador PWM
Encapsulamento: SOIC-16
Tecnologia de montagem: SMD (Surface Mount Device)
Tipo de controle: PWM (Pulse Width Modulation)
Referência interna de tensão: 5V
Oscilador interno com frequência programável
Controle de tempo morto (Dead-Time Control)
Função Soft-Start integrada
Amplificador de erro interno
Saídas complementares Push-Pull
Aplicação em fontes chaveadas, conversores DC-DC, inversores e sistemas de controle de potência
Faixa de alimentação: 8V a 35V (típica)

Aplicações

O UC3525ADW é amplamente utilizado em:

Fontes de alimentação chaveadas (SMPS)
Conversores DC-DC
Inversores de tensão
Nobreaks (UPS)
Carregadores de baterias
Controladores industriais
Equipamentos de telecomunicações
Sistemas eletrônicos de potência

Datasheet

Clique aqui para abrir o link do Datasheet
