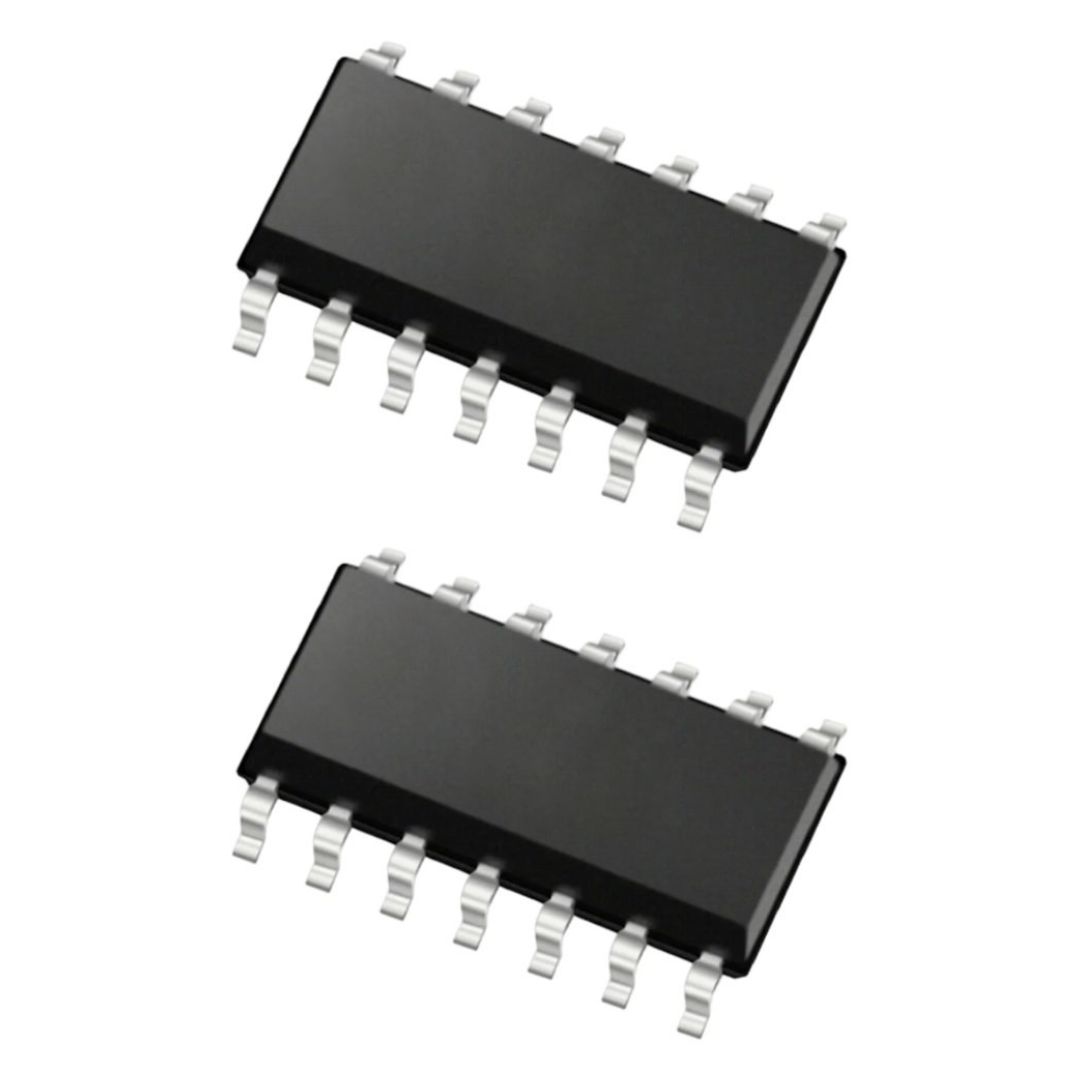

Circuito Integrado UC2844BDG PWM Controller SOIC-14 SMD

Código: 12317 Marca: Texas Instruments

~~R$ 12,00~~ R$ 7,80

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado UC2844BDG SOIC-14 SMD (UC2844B), da Texas Instruments, é um controlador PWM em modo de corrente (Current Mode PWM Controller) desenvolvido para o controle de fontes de alimentação chaveadas e conversores DC/DC. O componente integra os principais circuitos necessários para implementar sistemas de controle PWM de frequência fixa utilizando poucos componentes externos.

O UC2844BDG possui oscilador interno, amplificador de erro, comparador PWM com controle de limite de corrente, UVLO (Under-Voltage Lockout) e estágio de saída Totem-Pole de alta corrente, adequado para acionamento de MOSFETs de canal N. O dispositivo permite operação de até 500 kHz e possui ciclo de trabalho máximo de 50%, sendo indicado para fontes chaveadas, conversores Flyback, Boost, Buck e Forward.

Seu encapsulamento SOIC-14 permite montagem SMD/Surface Mount, sendo uma opção compacta para projetos de eletrônica de potência, fontes off-line e conversores DC/DC.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Controlador PWM em Modo de Corrente
Marca: Texas Instruments
Part Number: UC2844BDG
Código de marcação: UC2844B
Família: UC2844B
Tipo: Current Mode PWM Controller
Frequência máxima de operação: 500 kHz
Ciclo de trabalho máximo: 50%
Modo de controle: Peak Current Mode
UVLO: 16 V / 10 V
Limitação de corrente: Ciclo a ciclo
Oscilador: Interno, frequência ajustável
Compensação Feed-Forward: Automática
Amplificador de erro: Integrado
Saída: Totem-Pole de alta corrente
Aplicações: Flyback, Boost, Buck e Forward
Uso: Fontes off-line e conversores DC/DC
Montagem: SMD / Surface Mount
Encapsulamento: SOIC-14
Número de terminais: 14
Temperatura de operação: -40°C a +85°C

📄 DATASHEET

UCx84x – Current-Mode PWM Controllers – Texas Instruments

Datasheet oficial UC2844B – Texas Instruments (PDF)
