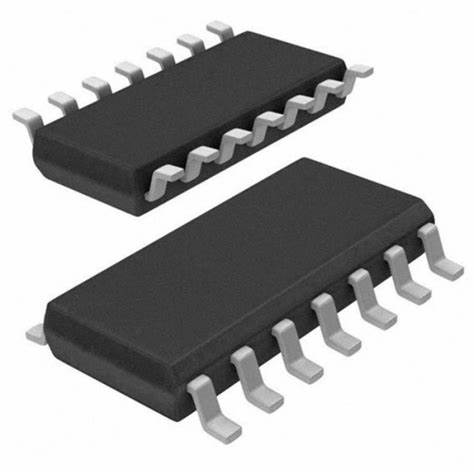

UC3843D CI PWM Controller SOIC-14 SMD

Código: 12817 Marca: Onsemi

~~R$ 21,00~~ R$ 13,65

Qtde: Comprar Agora Estoque: Disponível

📋 DESCRIÇÃO DO PRODUTO

O Circuito Integrado UC3843D é um controlador PWM em modo de corrente (Current Mode) desenvolvido para controle de fontes chaveadas e conversores DC/DC. O dispositivo possui uma saída para acionamento de transistor, frequência de comutação de até 500 kHz e capacidade de operar com ciclo de trabalho de até 100%, proporcionando flexibilidade para diferentes topologias de fontes chaveadas.

O UC3843D integra funções de controle e proteção necessárias para projetos de conversores de potência, sendo indicado para topologias como Boost, Buck, Flyback e Forward. Seu encapsulamento SOIC-14 SMD permite montagem compacta em placas de circuito impresso.

🔧 CARACTERÍSTICAS TÉCNICAS

Fabricante informado: onsemi
Modelo / Part Number: UC3843D
Tipo: Controlador PWM
Modo de controle: Current Mode / Modo de Corrente
Frequência de comutação: até 500 kHz
Ciclo de trabalho máximo: até 100%
Número de saídas: 1
Tipo de saída: Driver para transistor
Tensão de alimentação: 7,6 V a 30 V
Tensão de saída: aproximadamente 5 V
Corrente de saída: até 200 mA
Topologias: Boost, Buck, Flyback e Forward
Função: Controle de fontes chaveadas e conversores DC/DC
Tempo de subida: aproximadamente 50 ns
Tempo de descida: aproximadamente 50 ns
Temperatura de operação: 0 °C a +70 °C
Encapsulamento: SOIC-14 / SOP-14
Montagem: SMD / Surface Mount
Número de pinos: 14

As especificações de frequência, ciclo de trabalho, alimentação, saída e encapsulamento são compatíveis com a documentação do UC3843D de 14 pinos.

⚙️ APLICAÇÕES

O UC3843D pode ser utilizado em diversos circuitos de controle e conversão de energia, incluindo:

Fontes de alimentação chaveadas (SMPS)
Conversores DC/DC
Fontes Flyback
Conversores Buck
Conversores Boost
Conversores Forward
Carregadores e fontes de alimentação
Controle de MOSFETs e transistores de potência
Equipamentos industriais
Circuitos de gerenciamento de energia
Reparação e manutenção de fontes eletrônicas

📄 DATASHEET

Datasheet UC3843D – Texas Instruments
