ULQ2003AT Driver Darlington NPN 7 Canais 50V 500mA SMD SOIC-16

Código: 16048 Marca: Texas Instruments

~~R$ 16,00~~ R$ 10,40

Qtde: Comprar Agora Estoque: Disponível

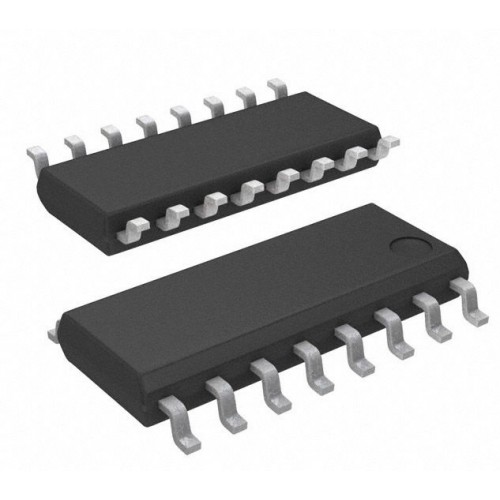

Circuito Integrado ULQ2003AT 7 Canais Darlington NPN 50V 500mA SOIC-16 SMD – Texas Instruments

O ULQ2003AT é um circuito integrado driver com array de 7 transistores Darlington NPN, desenvolvido pela Texas Instruments para acionamento de cargas que exigem maior corrente do que normalmente disponível diretamente nas saídas de microcontroladores e circuitos lógicos.

O dispositivo possui 7 canais independentes, com capacidade de até 500 mA de corrente de coletor por canal e tensão de saída de até 50 V. Os canais podem ser utilizados individualmente ou combinados em determinadas aplicações para aumentar a capacidade de corrente.

O ULQ2003AT também possui diodos de clamp integrados com cátodo comum, especialmente úteis para o acionamento de cargas indutivas, como relés, solenóides e motores. As entradas são compatíveis com lógica TTL e CMOS de 5 V, contando com resistor de base de aproximadamente 2,7 kΩ em cada par Darlington.

A versão em SOIC-16 utiliza 16 pinos e montagem SMD/SMT, sendo adequada para placas eletrônicas que necessitam de um driver compacto para múltiplas cargas.

📋 ESPECIFICAÇÕES TÉCNICAS

Fabricante: Texas Instruments
Modelo: ULQ2003AT
Tipo: Array de transistores Darlington NPN
Número de canais: 7
Tensão de saída máxima: 50 V
Corrente máxima por canal: 500 mA
Corrente de pico: 500 mA
Entradas: Compatíveis com TTL e CMOS
Resistor de entrada: 2,7 kΩ por canal
Diodos de clamp: Integrados
Configuração dos diodos: Cátodo comum
Encapsulamento: SOIC-16
Montagem: SMD / SMT
Número de pinos: 16
Temperatura de operação: -40 °C a +85 °C para a família ULQ2003A
Aplicação principal: Driver de cargas e relés

As especificações de 7 canais, 50 V e 500 mA por saída são confirmadas pela Texas Instruments para o ULQ2003A.

🔧 CARACTERÍSTICAS

Array integrado com 7 pares Darlington NPN;
Corrente de coletor de até 500 mA por canal;
Tensão de saída de até 50 V;
Diodos de proteção/clamp integrados;
Entradas compatíveis com TTL e CMOS;
Resistor de base integrado de 2,7 kΩ;
Permite acionamento de cargas indutivas;
16 pinos;
Encapsulamento SOIC-16 para montagem SMD;
Solução compacta para acionamento de múltiplas cargas.

⚙️ APLICAÇÕES

O ULQ2003AT pode ser utilizado como driver para:

Relés;
Solenoides;
Motores DC;
Lâmpadas;
Displays de LED;
Displays de descarga de gás;
Atuadores;
Linhas de controle;
Interfaces entre microcontroladores e cargas;
Sistemas de automação e controle.

A própria Texas Instruments cita aplicações como relay drivers, lamp drivers, display drivers, line drivers e logic buffers para a família ULQ2003A.

📄 DATASHEET

Datasheet oficial Texas Instruments – ULN200x / ULQ200x:

Datasheet ULQ2003A – Texas Instruments
