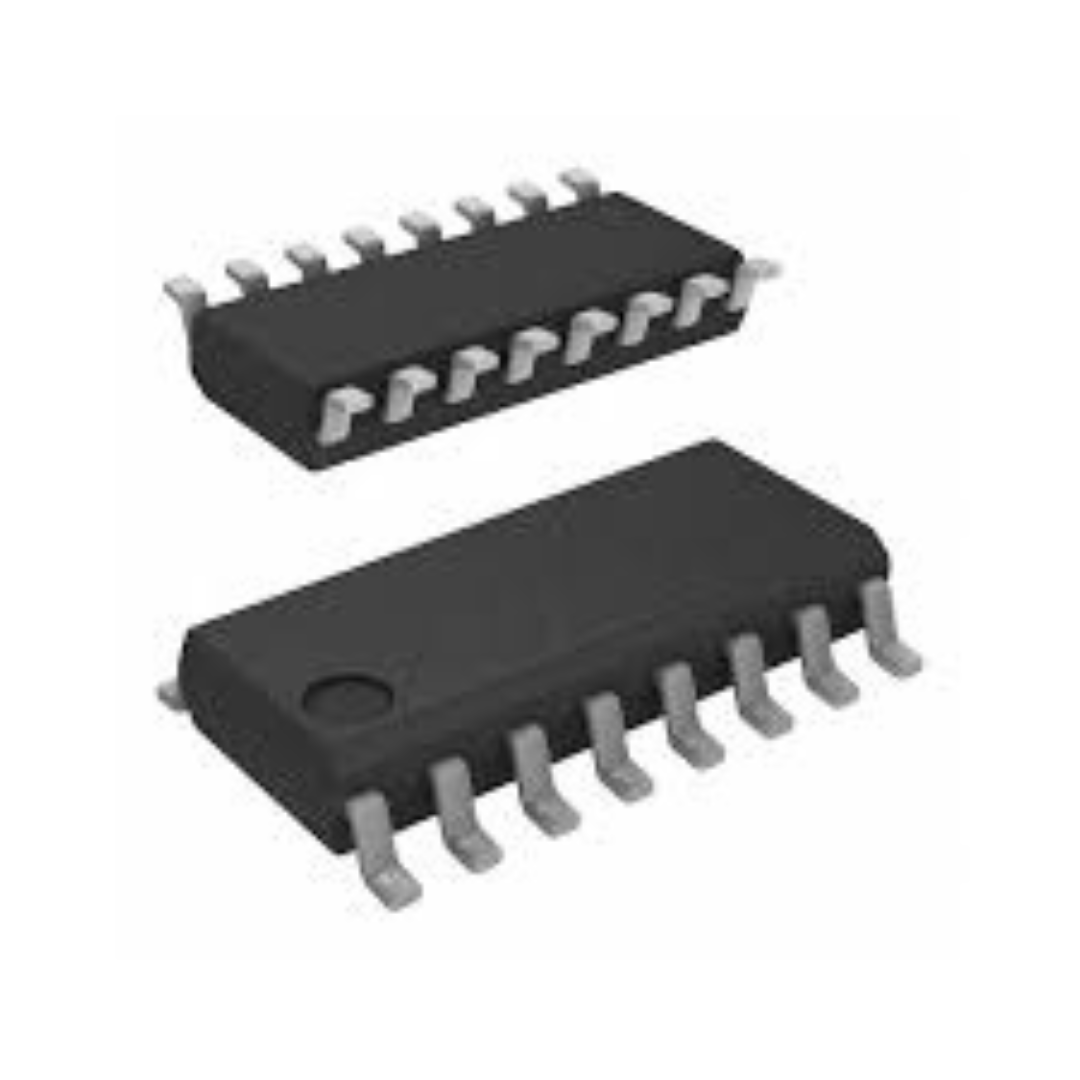

Circuito Integrado ULQ2003 – Driver Darlington 7-Channel SOIC-16 SMD

Código: 36534 Marca: STMicroelectronics

~~R$ 4,50~~ R$ 2,92

Qtde: Comprar Disponibilidade: Imediata Estoque: 100 unidades

Descrição Otimizada – ULQ2003D1013TR STMicroelectronics

O ULQ2003D1013TR da STMicroelectronics é um array Darlington de alta corrente com 7 canais, projetado para acionar diretamente cargas indutivas e dispositivos que exigem maior corrente do que a disponível em microcontroladores e circuitos lógicos. Em encapsulamento SOIC-16 SMD, o componente oferece excelente desempenho em projetos compactos e de alta densidade.

Cada canal conta com transistores Darlington NPN, suportando até 50 V e fornecendo corrente contínua de até 500 mA por saída, com diodos de proteção integrados para comutação de cargas indutivas, como relés, motores DC, solenoides, válvulas, LEDs de alta potência e outros atuadores.

Compatível com níveis lógicos TTL/CMOS, o ULQ2003D1013TR é amplamente utilizado em aplicações como automação, controle embarcado, drivers de relés, sistemas industriais, módulos de acionamento e interfaces entre lógica de baixa potência e cargas de maior consumo.

Características Principais

Marca: STMicroelectronics
Modelo: ULQ2003D1013TR / ULQ2003
Tipo: Array Darlington de 7 canais
Encapsulamento: SOIC-16 SMD
Tensão máxima de saída: 50 V
Corrente por canal: até 500 mA
Diodos de proteção contra cargas indutivas integrados
Compatível com TTL/CMOS
Ideal para: relés, motores, solenoides, LEDs de potência e drivers gerais

Aplicações Comuns

Acionamento de relés e solenoides
Drivers para motores DC
Interfaces de potência para microcontroladores
Automação industrial
Sistemas embarcados e IoT
Iluminação LED de média potência

Datasheet (PDF)

Link oficial:
https://www.st.com/resource/en/datasheet/uln2003a.pdf

(O ULQ2003 segue a mesma família funcional do ULN2003; ST disponibiliza o datasheet unificado.)

versão curta SEO ULQ2003D1013TR:

ULQ2003D1013TR – Driver Darlington de 7 canais, alta corrente, compatível com microcontroladores, ideal para relés, motores e cargas indutivas. Encapsulamento SOIC-16.
