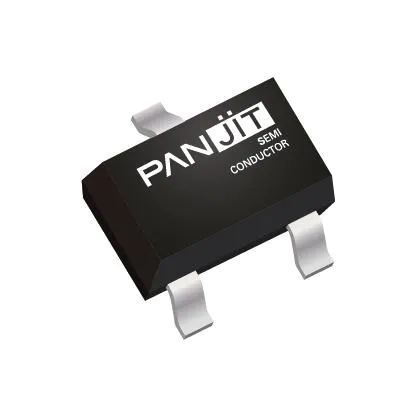

Diodo Schottky BAS40CW-L SOT-323-3 40V 200mA

Código: 16633 Marca: Panjit

~~R$ 1,20~~ R$ 0,78

Qtde: Comprar Agora Estoque: Disponível

Diodo Schottky Duplo BAS40CW-L 40V 200mA SOT-323 SMD – Panjit

O BAS40CW-L da Panjit é um conjunto de diodos Schottky desenvolvido para aplicações de comutação rápida, retificação de pequenos sinais e circuitos eletrônicos de baixa potência. Com tensão reversa máxima de 40 V e corrente média retificada de até 200 mA por diodo, oferece uma solução compacta para projetos que exigem resposta rápida e eficiência na condução.

O componente possui configuração de dois diodos com cátodo comum, permitindo sua utilização em circuitos de direcionamento de sinais, proteção e comutação. Sua tecnologia Schottky favorece uma baixa queda de tensão direta e velocidade de comutação elevada, características importantes em circuitos eletrônicos de sinal.

Com encapsulamento SOT-323 para montagem em superfície (SMD/SMT), o BAS40CW-L é indicado para placas eletrônicas compactas, equipamentos de comunicação, circuitos de processamento de sinais e aplicações eletrônicas de uso geral.

📋 ESPECIFICAÇÕES TÉCNICAS

Fabricante: Panjit
Código do componente: BAS40CW-L
Marcação no componente: S43
Tipo: Conjunto de diodos Schottky
Configuração: Dois diodos com cátodo comum
Tensão reversa máxima (VR): 40 V
Corrente média retificada (IF(AV)): 200 mA
Corrente de surto direta não repetitiva: 600 mA
Potência máxima de dissipação: 225 mW
Queda de tensão direta máxima: 1 V a 40 mA
Faixa de temperatura de operação: -55 °C a +150 °C
Encapsulamento: SOT-323
Tipo de montagem: SMD/SMT

Observação: os limites de corrente e potência dependem das condições de operação e dissipação térmica. Consulte o datasheet para verificar os parâmetros completos.

⚙️ APLICAÇÕES

Comutação rápida de sinais
Retificação de pequenos sinais
Circuitos de direcionamento de corrente
Proteção de entradas e sinais eletrônicos
Circuitos de comunicação
Equipamentos eletrônicos compactos
Placas de circuito impresso com montagem SMD
Circuitos eletrônicos de uso geral
