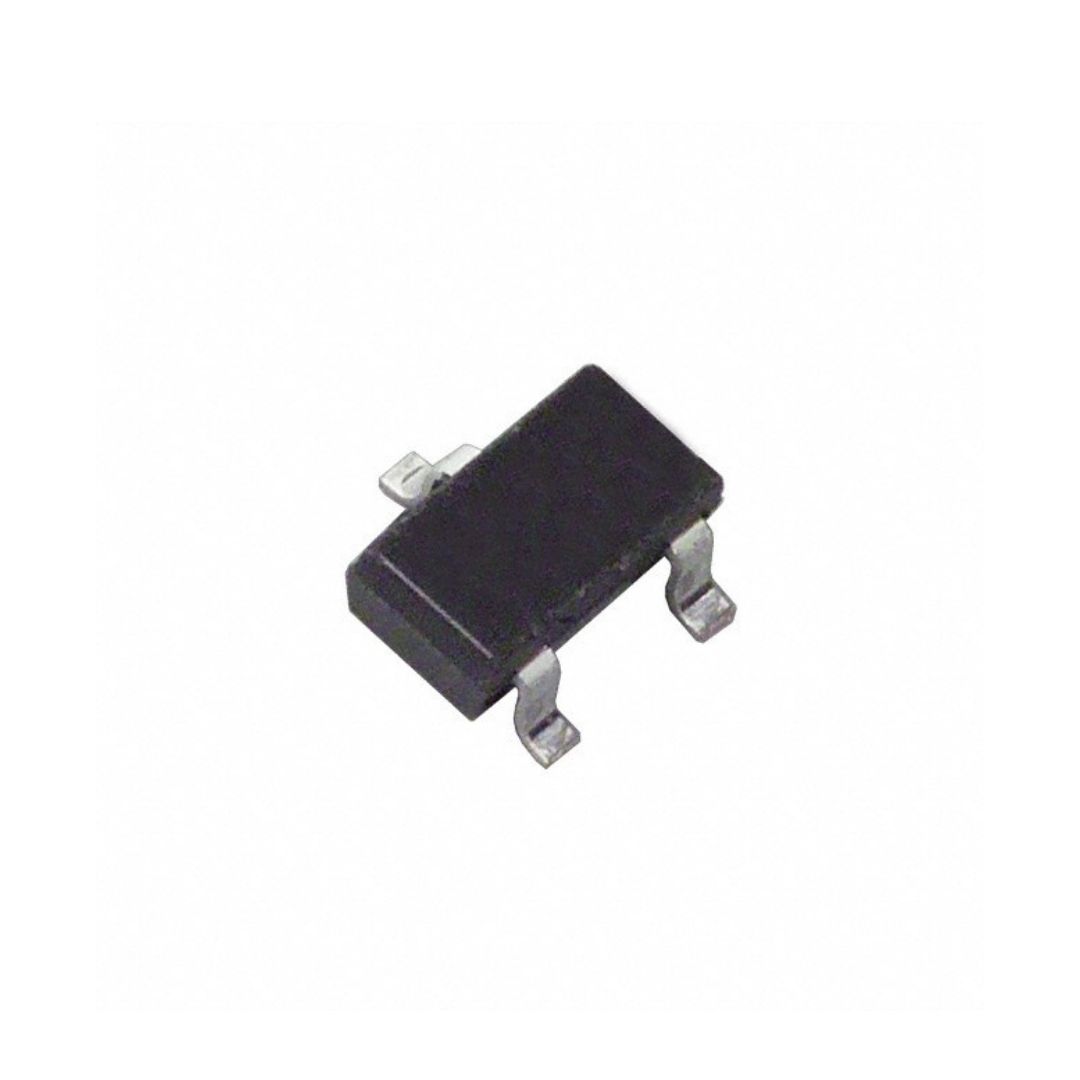

VESD16A2-03G-G3-08 Diodo TVS 16V Proteção ESD SOT-323

Código: 10116 Marca: Vishay

~~R$ 3,60~~ R$ 2,34

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Diodo Supressor ESD VESD16A2-03G-G3-08 SMD SOT-323, da Vishay, é um dispositivo de proteção contra descargas eletrostáticas (ESD) e transientes de tensão, desenvolvido para proteger circuitos eletrônicos sensíveis. O componente possui duas linhas de proteção, configuração unidirecional, tensão reversa de trabalho de 16 V e encapsulamento compacto SOT-323-3.

O VESD16A2-03G-G3-08 oferece proteção ESD de até ±30 kV, conforme IEC 61000-4-2, e suporta corrente de pulso de até 3,6 A, com tensão de fixação máxima de 28 V. É indicado para proteção de interfaces, linhas de sinais e circuitos eletrônicos contra eventos de descarga e surtos transitórios.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Diodo Supressor ESD / Diodo TVS
Marca: Vishay
Part Number: VESD16A2-03G-G3-08
Tipo: Diodo de proteção ESD
Número de linhas protegidas: 2
Polaridade: Unidirecional
Tensão reversa de trabalho (VRWM): 16 V
Tensão de ruptura: 17 V mín.
Tensão de fixação (Clamping): 28 V máx.
Corrente de pulso (Ipp): 3,6 A
Potência de pulso: 100 W
Descarga ESD – contato: até ±30 kV
Descarga ESD – ar: até ±30 kV
Capacitância: aproximadamente 33 pF
Tensão direta (VF): 1,5 V
Encapsulamento: SOT-323-3
Montagem: SMD / Surface Mount
Temperatura de operação: -55 °C a +150 °C
Qualificação: versão comercial; a série também possui versões qualificadas AEC-Q101.

⚡ DESTAQUES DO PRODUTO

O VESD16A2-03G-G3-08 foi desenvolvido para oferecer proteção compacta contra ESD e transientes, sendo especialmente útil em placas eletrônicas onde o espaço disponível é reduzido.

Proteção ESD para 2 linhas;
Proteção contra descargas eletrostáticas de até ±30 kV;
Tensão de trabalho de 16 V;
Tensão de fixação de até 28 V;
Corrente de pulso de até 3,6 A;
Encapsulamento compacto SOT-323;
Montagem SMD;
Diodo TVS de configuração unidirecional;
Baixo espaço ocupado na placa;
Indicado para proteção de interfaces e linhas de sinais.

📄 DATASHEET

Datasheet oficial – Vishay VESD16A2-03G-G3-08:
Datasheet VESD16A2-03G-G3-08 – Vishay
