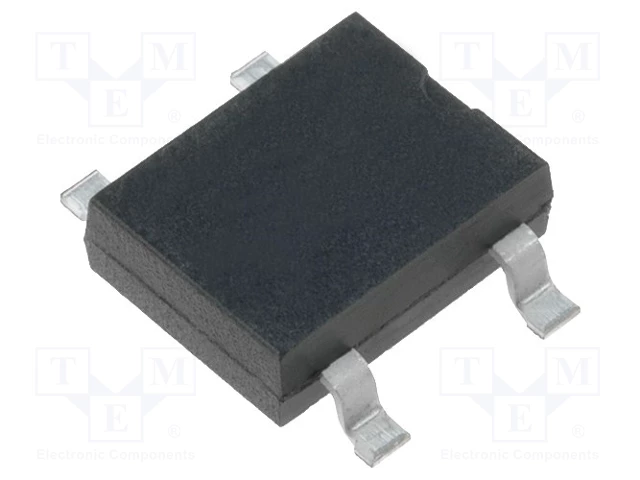

Ponte de Diodos DB104S 1A 400V 4 Pinos SMD

Código: 14544 Marca: ZX

~~R$ 2,50~~ R$ 1,62

Qtde: Comprar Agora Estoque: Disponível

🔌 Ponte Retificadora DB104S 1A 400V DIP-4 SMD – ZX

A Ponte Retificadora DB104S 1A 400V DIP-4 SMD, marca ZX, é um componente semicondutor utilizado para retificação de onda completa, convertendo tensão alternada (AC) em tensão contínua (DC). O DB104S é uma ponte retificadora monofásica com corrente média retificada de 1A e tensão reversa máxima de 400V, indicada para fontes de alimentação, adaptadores, carregadores e diversos circuitos eletrônicos.

Seu formato compacto para montagem SMD/SMT permite a instalação diretamente na placa de circuito impresso, sendo adequado para projetos que necessitam de retificação AC/DC com aproveitamento de espaço na PCB.

⚙️ Características Técnicas

Produto: Ponte Retificadora DB104S
Marca: ZX
Modelo: DB104S
Tipo: Ponte retificadora monofásica
Corrente média retificada: 1A
Tensão reversa repetitiva máxima (VRRM): 400V
Tensão direta (VF): aproximadamente 1,1V @ 1A
Corrente de surto: até 30A, conforme fabricante/versão
Corrente de fuga reversa: até 10µA @ 400V, conforme versão
Encapsulamento: DBS / DB-S
Montagem: SMD / SMT
Terminais: 4
Tecnologia: Diodos de silício
Temperatura de operação: aproximadamente -55°C a +150°C

A Mouser lista versões DB104S com 1A, 400V, montagem SMD/SMT, encapsulamento DBS-4 e corrente de surto de 30A. A DigiKey também classifica o DB104S como ponte retificadora monofásica de 400V, 1A, Surface Mount DB-S.

🔧 Aplicações

A Ponte Retificadora DB104S pode ser utilizada em:

Fontes de alimentação AC/DC;
Circuitos de retificação de onda completa;
Adaptadores de tensão;
Carregadores;
Fontes lineares;
Circuitos de alimentação de placas eletrônicas;
Equipamentos industriais;
Sistemas de iluminação;
Eletroeletrônicos em geral;
Projetos e manutenção de equipamentos eletrônicos.
