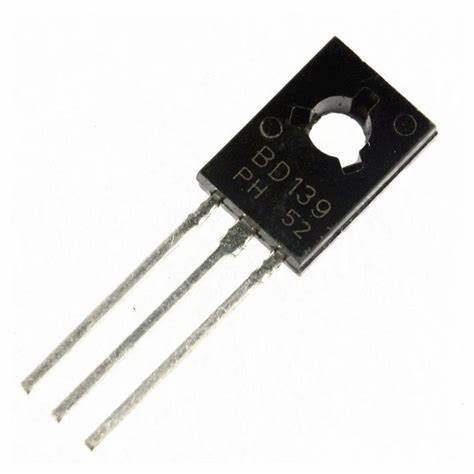

Transistor Bipolar BD139 NPN 80V 1,5A TO-126

Código: 13547 Marca: NXP

~~R$ 1,00~~ R$ 0,65

Qtde: Comprar Agora Estoque: Disponível

🔵 Transistor NPN BD139 80V 1,5A TO-126 PTH – NXP

O BD139 da NXP (Philips Semiconductors) é um transistor bipolar NPN de potência, desenvolvido para aplicações de amplificação, acionamento e chaveamento em circuitos eletrônicos. O componente possui capacidade de corrente de coletor de até 1,5 A e tensão coletor-emissor máxima de 80 V.

Fabricado em encapsulamento TO-126 / SOT-32, com montagem Through Hole (PTH), o BD139 é utilizado principalmente em estágios drivers, amplificadores de áudio e outros circuitos de potência de uso geral. A documentação histórica da Philips/NXP especifica o BD139 como transistor NPN e indica o BD140 como seu complemento PNP.

🔧 Características Técnicas

Fabricante: NXP / Philips Semiconductors
Part Number: BD139
Tipo: Transistor Bipolar (BJT)
Polaridade: NPN
Tecnologia: Silício
Tensão Coletor-Emissor (VCEO): 80 V
Tensão Coletor-Base (VCBO): até 100 V
Tensão Emissor-Base (VEBO): 5 V
Corrente máxima de coletor (IC): 1,5 A
Corrente de coletor de pico (ICM): até 2 A
Ganho de corrente DC (hFE): 40 a 250, conforme condição de teste
Tensão de saturação coletor-emissor: até 0,5 V
Frequência de transição (fT): aproximadamente 190 MHz
Temperatura de junção: até 150 °C
Montagem: Through Hole / PTH
Encapsulamento: TO-126 / SOT-32
Número de terminais: 3

As especificações de 80 V, 1,5 A, tipo NPN e encapsulamento TO-126 são confirmadas pela documentação histórica da Philips/NXP e também por distribuidores como Mouser e DigiKey.

⚙️ Aplicações

O BD139 pode ser utilizado em:

Amplificadores de áudio
Estágios drivers de amplificadores
Circuitos de amplificação linear
Drivers de potência
Circuitos de chaveamento
Controle de cargas
Equipamentos eletrônicos de uso geral
Circuitos de televisão e áudio
Aplicações de média potência

A documentação Philips/NXP destaca especialmente o uso do BD139 em estágios drivers de amplificadores Hi-Fi e circuitos de televisão.
