Transistor Bipolar BD140 PNP 80V 1,5A TO-126

Código: 13546 Marca: NXP

~~R$ 1,00~~ R$ 0,65

Qtde: Comprar Agora Estoque: Disponível

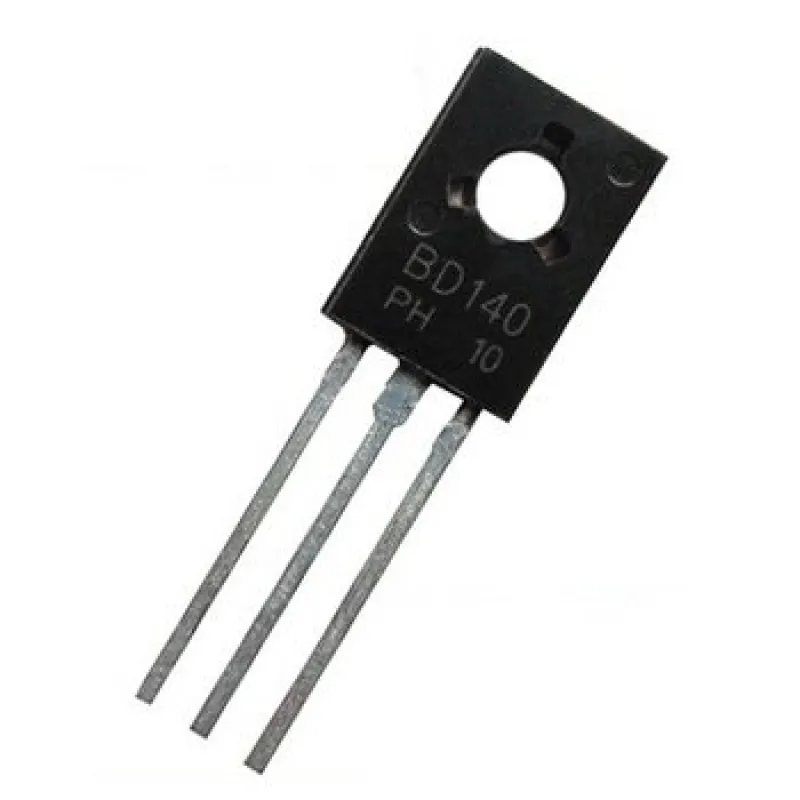

🔵 Transistor PNP BD140 80V 1,5A TO-126 PTH – NXP

O BD140 é um transistor bipolar PNP de silício, desenvolvido para aplicações de média potência em circuitos de amplificação, áudio, acionamento e chaveamento. O componente suporta tensão coletor-emissor de até 80 V e corrente de coletor de até 1,5 A, sendo uma opção versátil para projetos eletrônicos que necessitam de um transistor PNP de uso geral.

Com encapsulamento TO-126 de 3 terminais e montagem Through Hole (PTH), o BD140 é amplamente utilizado em circuitos de áudio e como complemento da família NPN BD135/BD137/BD139. A documentação técnica também especifica aplicações em amplificadores de áudio e circuitos lineares e de chaveamento.

🔧 Características Técnicas

Fabricante: NXP
Part Number: BD140
Tipo: Transistor Bipolar (BJT)
Polaridade: PNP
Tecnologia: Silício
Tensão Coletor-Emissor (VCEO): 80 V
Tensão Coletor-Base (VCBO): 80 V
Tensão Emissor-Base (VEBO): 5 V
Corrente máxima de coletor (IC): 1,5 A
Corrente de coletor de pico (ICM): até 3 A
Ganho de corrente (hFE): conforme versão
Dissipação de potência: até 12,5 W com dissipação adequada
Temperatura máxima de junção: 150 °C
Configuração: Transistor único
Montagem: Through Hole / PTH
Encapsulamento: TO-126 / SOT-32-3
Número de terminais: 3

As principais características de 80 V e 1,5 A são confirmadas pela documentação técnica e pelos distribuidores.

⚙️ Aplicações

O BD140 pode ser utilizado em:

Amplificadores de áudio
Estágios de saída de áudio
Amplificadores complementares
Circuitos de acionamento (drivers)
Chaveamento de cargas
Circuitos lineares de média potência
Fontes e circuitos de controle
Projetos eletrônicos de uso geral

O BD140 possui como complementares os transistores NPN BD135, BD137 e BD139, sendo especialmente utilizado em configurações complementares para amplificação.
