BDP952 BJT PNP Transistor de Potência 100V 3A SMD

Código: 11195 Marca: Diodes Incorporated

~~R$ 6,50~~ R$ 4,22

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Transistor Bipolar BJT BDP952 é um transistor PNP de potência desenvolvido para aplicações de amplificação, drivers e estágios de saída de áudio (AF). O componente apresenta alta capacidade de corrente, alto ganho de corrente e baixa tensão de saturação coletor-emissor, características que favorecem seu uso em circuitos de potência e amplificação.

O BDP952 foi projetado para aplicações que exigem maior capacidade de condução de corrente em relação a transistores de pequeno sinal, sendo indicado para circuitos de driver e estágios de saída de amplificadores de áudio. A documentação técnica identifica o componente como um transistor PNP de potência em silício.

O dispositivo possui corrente contínua de coletor de até 3 A e corrente de coletor de pico de até 5 A. A tensão coletor-emissor máxima é de 100 V, proporcionando margem adequada para aplicações de amplificação e acionamento de cargas dentro dos limites especificados pelo fabricante.

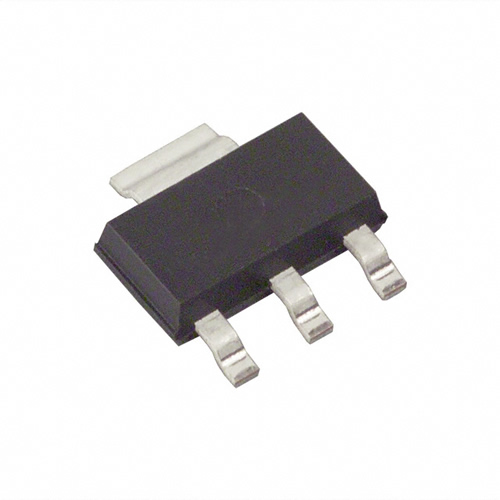

Com encapsulamento da família SOT-223 e montagem SMD/SMT, o BDP952 permite uma solução compacta para placas de circuito impresso. A documentação original especifica quatro conexões elétricas no encapsulamento, com mais de um terminal conectado ao coletor.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor Bipolar BJT
Fabricante informado: Diodes Incorporated
Modelo: BDP952
Tipo: Transistor PNP de potência
Material: Silício
Polaridade: PNP
Tensão coletor-emissor (VCEO): 100 V
Tensão coletor-base (VCBO): 120 V
Tensão emissor-base (VEBO): 5 V
Corrente contínua de coletor (IC): 3 A
Corrente de coletor de pico (ICM): 5 A
Corrente de base de pico (IBM): 500 mA
Frequência de transição (fT): aproximadamente 100 MHz
Tensão de saturação coletor-emissor: até 0,8 V
Potência máxima de dissipação: até 5 W
Temperatura máxima de junção: 150 °C
Configuração: Transistor único
Encapsulamento: SOT-223
Número de conexões: 4
Montagem: SMD / SMT
Aplicação principal: Drivers e estágios de saída de áudio

⚙️ APLICAÇÕES

Drivers de áudio
Estágios de saída de amplificadores
Amplificadores de potência
Circuitos de amplificação
Acionamento de cargas
Circuitos de chaveamento
Equipamentos de áudio
Sistemas eletrônicos de potência
Circuitos de controle
Aplicações com transistores BJT PNP

O BDP952 pertence à família de transistores especificada para drivers e estágios de saída de áudio, destacando-se pela capacidade de corrente e pelo ganho de corrente.
