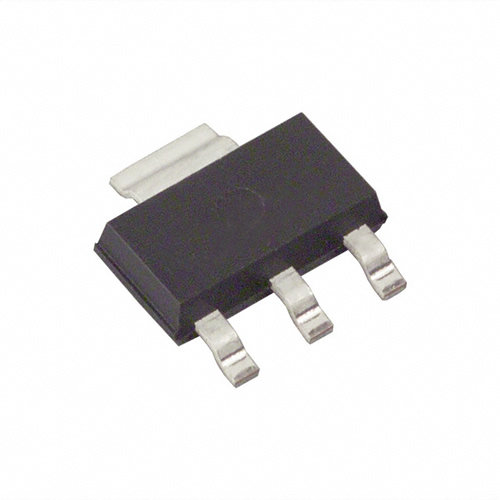

Transistor PNP BDP954 100V 3A Alta Corrente SOT-223 SMD

Código: 11192 Marca: Diodes Incorporated

~~R$ 6,50~~ R$ 4,22

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Transistor Bipolar BJT BDP954 é um transistor PNP de potência desenvolvido para aplicações de driver e estágios de saída de áudio. O componente oferece alta capacidade de corrente, alto ganho de corrente e baixa tensão de saturação coletor-emissor, características que favorecem seu uso em circuitos de amplificação e acionamento.

O BDP954 suporta tensão coletor-emissor de até 100 V e corrente contínua de coletor de até 3 A, podendo atingir corrente de coletor de pico de 5 A. Essas características permitem sua utilização em circuitos que exigem maior capacidade de condução de corrente e potência.

O transistor apresenta tensão coletor-base máxima de 120 V, tensão emissor-base de 5 V, frequência de transição de aproximadamente 100 MHz e potência máxima de dissipação de 5 W nas condições especificadas.

Com encapsulamento SOT-223 e montagem SMD/SMT, o BDP954 proporciona uma solução compacta para placas de circuito impresso. A documentação original especifica quatro conexões elétricas, sendo os terminais 2 e 4 conectados ao coletor.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor Bipolar BJT
Fabricante informado: Diodes Incorporated
Modelo: BDP954
Tipo: Transistor PNP de potência
Polaridade: PNP
Material: Silício
Tensão coletor-emissor (VCEO): 100 V
Tensão coletor-base (VCBO): 120 V
Tensão emissor-base (VEBO): 5 V
Corrente contínua de coletor (IC): 3 A
Corrente de coletor de pico (ICM): 5 A
Corrente de base máxima (IB): 200 mA
Corrente de base de pico (IBM): 500 mA
Frequência de transição (fT): 100 MHz
Tensão de saturação coletor-emissor: até 0,5 V
Ganho de corrente (hFE): 85 a 475
Potência máxima de dissipação: 5 W
Temperatura máxima de junção: 150 °C
Encapsulamento: SOT-223
Número de conexões: 4
Montagem: SMD / SMT
Configuração: Transistor único
Aplicação principal: Driver e estágio de saída de áudio

⚙️ APLICAÇÕES

Drivers de áudio
Estágios de saída de áudio
Amplificadores de potência
Circuitos de amplificação
Acionamento de cargas
Circuitos de chaveamento
Equipamentos de áudio
Sistemas eletrônicos de potência
Circuitos de controle
Aplicações com transistores BJT PNP

O fabricante especifica o BDP954 para drivers e estágios de saída de áudio, destacando sua alta corrente de coletor, alto ganho de corrente e baixa tensão de saturação.

📄 DATASHEET

Datasheet oficial BDP948 / BDP950 / BDP954 – Infineon
