MOSFET Canal N FCH072N60F 600V 52A onsemi

Código: 16630 Marca: Onsemi / Fairchild

~~R$ 45,00~~ R$ 29,25

Qtde: Comprar Agora Estoque: Disponível

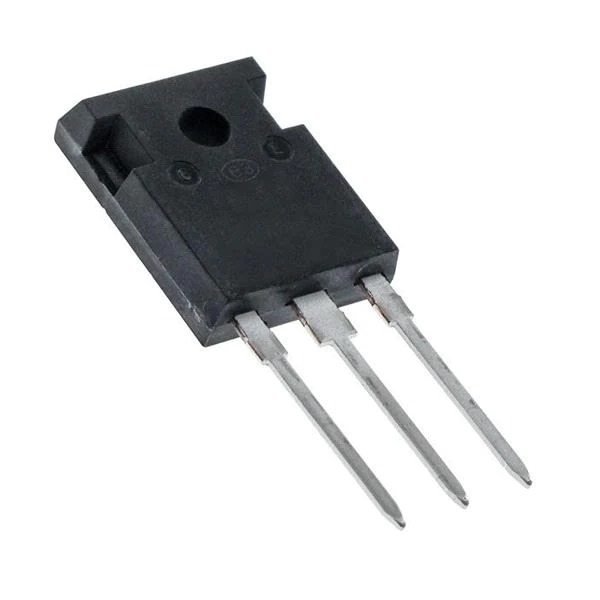

Transistor MOSFET FCH072N60F 600V 52A TO-247-3 PTH – onsemi / Fairchild

O FCH072N60F da onsemi, anteriormente conhecida como Fairchild Semiconductor, é um transistor MOSFET de potência de canal N, desenvolvido para aplicações de chaveamento de alta tensão e conversão de energia. Pertencente às famílias SuperFET® II e FRFET®, combina tensão dreno-fonte de até 600 V com corrente contínua de dreno de até 52 A, conforme as condições térmicas especificadas pelo fabricante.

O componente apresenta resistência máxima de condução (RDS(on)) de 72 mΩ, medida nas condições indicadas no datasheet, contribuindo para reduzir as perdas por condução em circuitos de potência. Sua tecnologia também oferece características de chaveamento e recuperação reversa do diodo interno adequadas para diferentes projetos de conversão de energia.

Com encapsulamento TO-247-3 para montagem PTH (furo passante), o FCH072N60F é indicado para fontes de alimentação chaveadas, circuitos de correção do fator de potência (PFC), sistemas de alimentação industriais e outros equipamentos eletrônicos que exigem um MOSFET de alta tensão e potência.

📋 ESPECIFICAÇÕES TÉCNICAS

Fabricante: onsemi / Fairchild Semiconductor
Código do componente: FCH072N60F
Tipo: MOSFET de potência
Canal: N-Channel (canal N)
Tecnologia: SuperFET® II / FRFET®
Tensão dreno-fonte (VDS): 600 V
Corrente contínua de dreno (ID): 52 A a TC = 25 °C
Corrente contínua de dreno a TC = 100 °C: 33 A
Resistência de condução (RDS(on)): 72 mΩ máxima, nas condições especificadas pelo fabricante
Tensão máxima gate-source (VGS): ±20 V em corrente contínua
Dissipação máxima de potência: 481 W, com temperatura do encapsulamento (TC) de 25 °C
Faixa de temperatura de junção: -55 °C a +150 °C
Encapsulamento: TO-247-3
Tipo de montagem: PTH – furo passante
Configuração: MOSFET único

Observação: os valores máximos de corrente e dissipação dependem das condições térmicas, da montagem e da refrigeração. Consulte o datasheet antes de dimensionar o circuito.

⚙️ APLICAÇÕES

Fontes de alimentação chaveadas (SMPS)
Circuitos de correção do fator de potência (PFC)
Fontes para servidores e telecomunicações
Fontes de alimentação para televisores e displays
Conversores de potência
Equipamentos eletrônicos industriais
Circuitos de chaveamento de alta tensão
Sistemas de gerenciamento e conversão de energia

📄 DATASHEET

Fabricante: onsemi / Fairchild Semiconductor

Baixar datasheet oficial do FCH072N60F – PDF
