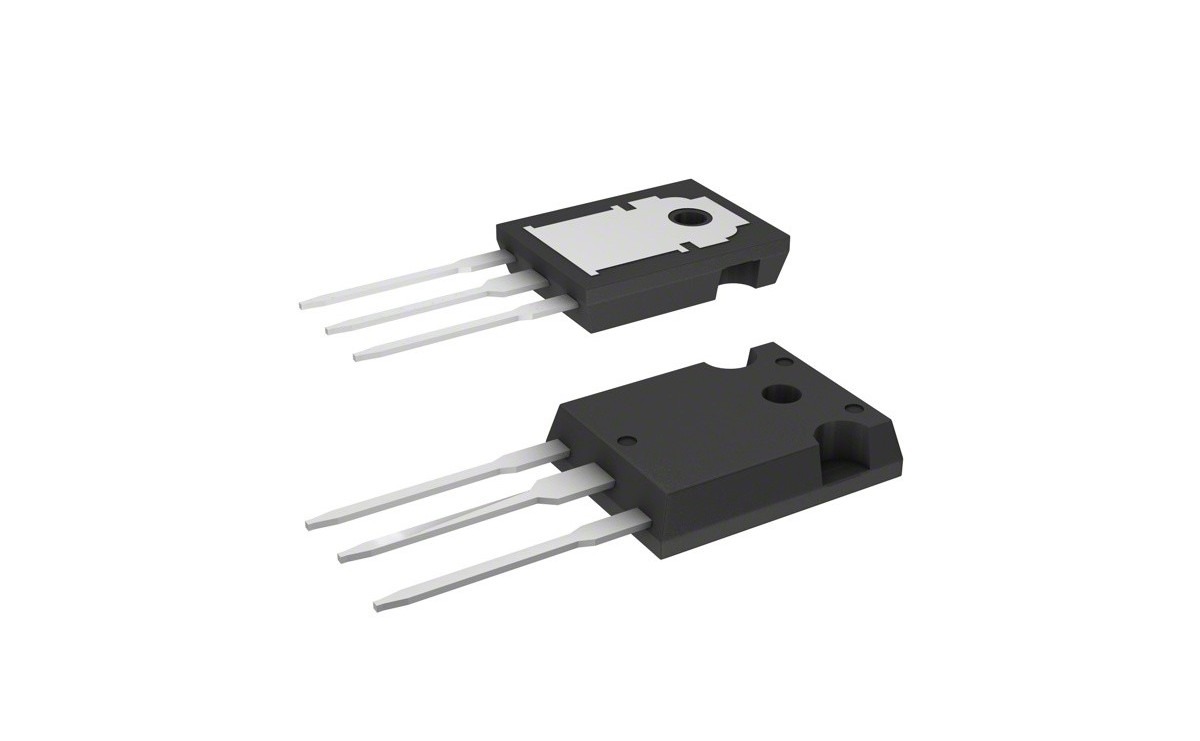

Transistor JCS13N50WT MOSFET N-Channel 500V 15A PTH TO-247

Código: 16016 Marca: Vishay

~~R$ 32,00~~ R$ 20,80

Qtde: Comprar Agora Estoque: Disponível

Transistor MOSFET JCS13N50WT 13N50 500V 15A TO-247 PTH

O JCS13N50WT é um MOSFET de potência canal N (N-Channel) desenvolvido para aplicações de chaveamento e conversão de energia. O componente apresenta tensão dreno-source de 500 V, corrente de dreno de até 15 A e RDS(on) de 0,46 Ω, conforme especificações técnicas do fabricante.

Com encapsulamento TO-247 e montagem PTH (Through-Hole), o JCS13N50WT é adequado para circuitos de potência que necessitam de um transistor MOSFET de alta tensão e boa capacidade de dissipação térmica.

O dispositivo possui baixa carga de gate, baixa capacitância Crss, chaveamento rápido, capacidade aprimorada de dv/dt e teste de avalanche, características voltadas para aplicações de chaveamento de alta frequência.

📋 ESPECIFICAÇÕES TÉCNICAS

Modelo: JCS13N50WT
Marcação: 13N50
Tipo: MOSFET de potência
Canal: N-Channel
Tensão Dreno-Source (VDSS): 500 V
Corrente de Dreno (ID): 15 A
RDS(on): 0,46 Ω @ VGS = 10 V
Carga de Gate (Qg): 37 nC
Capacitância Crss: 25 pF típica
Encapsulamento: TO-247
Montagem: PTH / Through-Hole
Tecnologia: Enhancement Mode
Teste de avalanche: 100%
Conformidade: RoHS

🔧 CARACTERÍSTICAS

MOSFET de potência canal N;
Tensão de bloqueio de até 500 V;
Corrente de dreno de até 15 A;
Baixa carga de gate;
Baixa capacitância de transferência reversa;
Chaveamento rápido;
Boa capacidade de dv/dt;
Testado para avalanche;
Encapsulamento TO-247;
Montagem PTH / Through-Hole;
Indicado para aplicações de chaveamento de alta frequência.

⚙️ APLICAÇÕES

O JCS13N50WT é indicado para aplicações como:

Fontes de alimentação chaveadas;
Fontes SMPS de alta frequência;
Reatores eletrônicos;
Fontes UPS;
Conversores de potência;
Circuitos de chaveamento;
Equipamentos de eletrônica de potência.

📄 DATASHEET

Datasheet JCS13N50WT – JSMC
