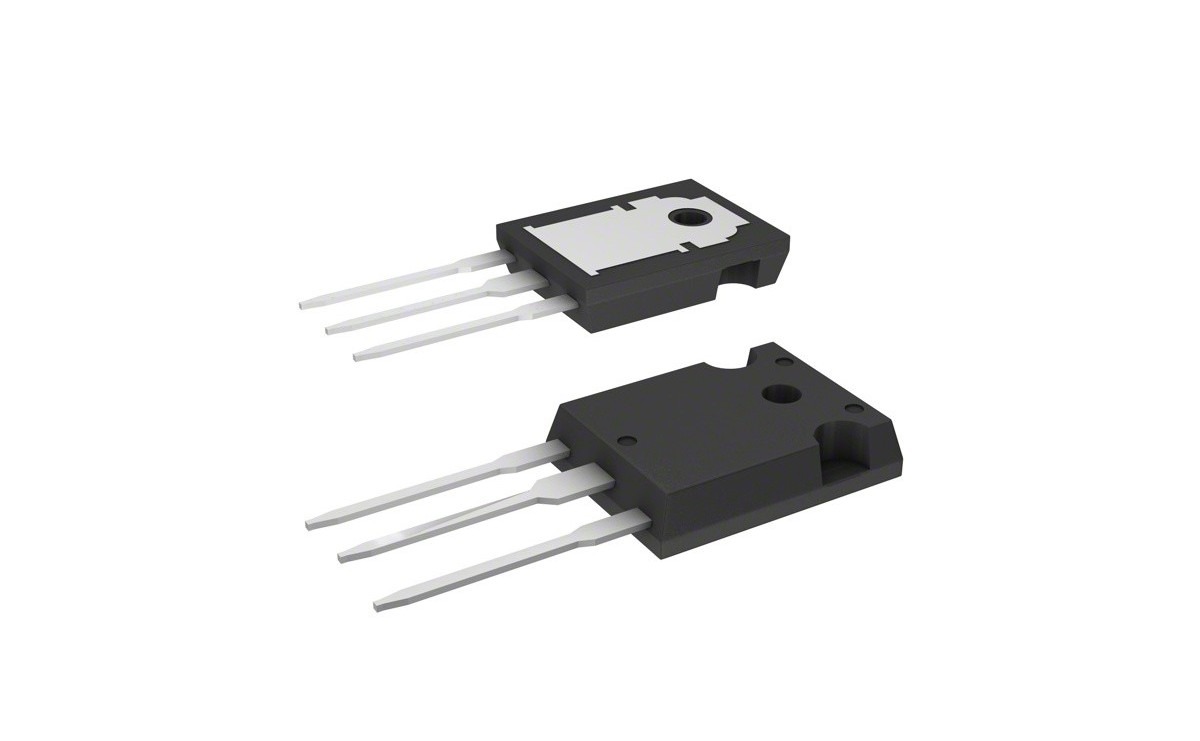

Transistor JCS18N50WH MOSFET N-Channel 500V 19A PTH TO-247

Código: 16014 Marca: Vishay

~~R$ 32,00~~ R$ 20,80

Qtde: Comprar Agora Estoque: Disponível

Transistor MOSFET JCS18N50WH 18N50 500V 19A TO-247 PTH

O JCS18N50WH é um MOSFET de potência canal N (N-Channel) desenvolvido para aplicações de chaveamento e controle de energia. O componente possui tensão dreno-source de 500V, corrente de dreno contínua de até 19A e resistência de condução RDS(on) máxima de 0,27Ω, conforme as condições especificadas no datasheet.

Com encapsulamento TO-247 e montagem PTH (Through-Hole), o JCS18N50WH é indicado para projetos de eletrônica de potência que exigem componentes para altas tensões e correntes, além de boa capacidade de dissipação térmica.

O dispositivo apresenta características como baixa carga de gate, baixa capacitância de transferência reversa (Crss), chaveamento rápido, teste de avalanche e elevada capacidade de dv/dt, sendo adequado para aplicações de potência e chaveamento de alta frequência.

📋 ESPECIFICAÇÕES TÉCNICAS

Modelo: JCS18N50WH
Marcação: 18N50
Tipo: MOSFET de potência
Canal: N-Channel
Tensão Dreno-Source (VDSS): 500V
Corrente de Dreno Contínua (ID): 19A @ TC = 25°C
Corrente de Dreno a 100°C: 12A
Corrente de Dreno Pulsada (IDM): 76A
RDS(on) máximo: 0,27Ω @ VGS = 10V
RDS(on) típico: 0,22Ω
Tensão Gate-Source: ±30V
Carga de Gate (Qg): 50nC típica
Potência de dissipação: 208W @ TC = 25°C
Temperatura de junção: -55°C a +150°C
Encapsulamento: TO-247
Montagem: PTH / Through-Hole

🔧 CARACTERÍSTICAS

MOSFET de potência canal N;
Alta tensão de bloqueio de 500V;
Corrente contínua de até 19A nas condições especificadas;
Baixa carga de gate;
Baixa capacitância Crss;
Chaveamento rápido;
Capacidade aprimorada de dv/dt;
Testado para avalanche;
Encapsulamento TO-247;
Montagem PTH / Through-Hole;
Produto RoHS conforme documentação técnica.

⚙️ APLICAÇÕES

O JCS18N50WH pode ser utilizado em:

Fontes chaveadas de alta eficiência;
Fontes de alimentação;
Eletrônica de potência;
Reatores eletrônicos;
Circuitos half-bridge;
Sistemas UPS;
Conversores e circuitos de chaveamento;
Aplicações de controle e conversão de energia.

📄 DATASHEET

Datasheet JCS18N50WH – Jilin Sino-Microelectronics
