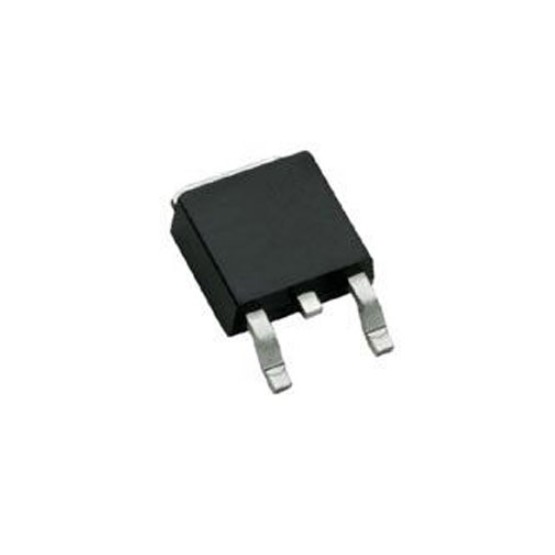

Transistor MOSFET TK8S06K3L Canal N 60V 8A TO-252

Código: 10673 Marca: Toshiba

~~R$ 30,00~~ R$ 19,50

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Transistor MOSFET TK8S06K3L(T6L1,NQ) da Toshiba é um MOSFET de potência de canal N, desenvolvido para aplicações de chaveamento e controle de potência em circuitos eletrônicos. O dispositivo utiliza tecnologia U-MOSIV, oferecendo baixa resistência de condução e características adequadas para aplicações que exigem eficiência no chaveamento.

O TK8S06K3L possui tensão máxima Drain-Source de 60 V e capacidade de corrente contínua de até 8 A, sendo indicado para circuitos de alimentação, conversores DC-DC, reguladores chaveados, acionamentos de motores e outras aplicações de potência.

O componente apresenta RDS(on) típico de 43 mΩ com VGS de 10 V, contribuindo para a redução das perdas por condução. O dispositivo também possui tensão máxima Gate-Source de ±20 V e temperatura máxima de junção de 175 °C.

O modelo TK8S06K3L(T6L1,NQ) possui encapsulamento DPAK+ / TO-252, adequado para montagem SMD/SMT em placas de circuito impresso e aplicações que necessitam de boa dissipação térmica.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor MOSFET de Potência
Código: TK8S06K3L(T6L1,NQ)
Marca: Toshiba
Tipo: MOSFET Canal N
Tecnologia: U-MOSIV
Tensão Drain-Source (VDSS): 60 V
Corrente Drain contínua (ID): 8 A
Corrente Drain pulsada (IDP): 16 A
RDS(on) típico: 43 mΩ @ VGS = 10 V
Tensão Gate-Source (VGSS): ±20 V
Tensão de limiar (VGS(th)): 2,0 V a 3,0 V
Carga de Gate (Qg): 10 nC @ VGS = 10 V
Dissipação de potência: 25 W @ TC = 25 °C
Energia de avalanche de pulso único (EAS): 16 mJ
Temperatura máxima de junção: 175 °C
Tipo de montagem: SMD / SMT
Encapsulamento: DPAK+ / TO-252
Número de terminais: 3
Configuração: Gate, Drain e Source
Aplicação: Chaveamento e controle de potência
Série: U-MOSIV
Conformidade: AEC-Q101
Status: Ativo na listagem consultada da DigiKey.

⚙️ APLICAÇÕES

🔹 Conversores DC-DC
🔹 Reguladores de tensão chaveados
🔹 Fontes de alimentação
🔹 Chaveamento de potência
🔹 Controle de motores
🔹 Acionamentos de motores
🔹 Circuitos automotivos
🔹 Sistemas de gerenciamento de energia
🔹 Circuitos de controle de carga
🔹 Equipamentos eletrônicos de potência
🔹 Aplicações industriais
🔹 Circuitos de comutação de alta eficiência

A documentação da Toshiba indica aplicações em acionamento de motores, conversores DC-DC e reguladores chaveados.

📄 DATASHEET

Datasheet oficial – TK8S06K3L | Toshiba:
Consultar Datasheet TK8S06K3L – Toshiba
