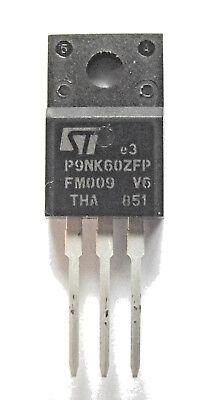

Transistor P9NK60ZFP 600V 7A MOSFET N-Channel TO-220FP Isolado

Código: 12465 Marca: ST

~~R$ 8,00~~ R$ 5,20

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Transistor P9NK60ZFP TO-220FP PTH (9NK60), da STMicroelectronics, é um MOSFET de potência N-Channel de alta tensão, desenvolvido com tecnologia SuperMESH™ para aplicações de chaveamento de potência. O componente possui tensão Dreno-Fonte de 600 V, corrente contínua de até 7 A e baixa resistência de condução, oferecendo desempenho adequado para aplicações de alta tensão e comutação.

O STP9NK60ZFP conta ainda com proteção Zener, elevada capacidade de dv/dt, proteção ESD aprimorada, teste de avalanche e baixa carga de Gate. Seu encapsulamento TO-220FP (Full Pack) é isolado eletricamente, permitindo montagem PTH/Through Hole e facilitando aplicações com dissipadores. É indicado para fontes de alimentação chaveadas (SMPS), adaptadores, circuitos PFC, conversores e sistemas de chaveamento de potência.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: MOSFET de Potência N-Channel
Marca: STMicroelectronics
Part Number: STP9NK60ZFP
Código de marcação: P9NK60ZFP
Série: SuperMESH™
Tipo: MOSFET N-Channel
Tensão Dreno-Fonte (VDS): 600 V
Corrente contínua de dreno (ID): 7 A
RDS(on) máximo: 0,95 Ω
RDS(on) típico: 0,85 Ω
Tensão Gate-Source (VGS): ±30 V
Carga de Gate (Qg): 53 nC máx.
Dissipação máxima de potência: 30 W
Temperatura de junção: -55°C a +150°C
Tecnologia: SuperMESH™
Proteção: Zener
Proteção ESD: Aprimorada
Capacidade de avalanche: 100% testado
Montagem: PTH / Through Hole
Encapsulamento: TO-220FP (Full Pack)
Número de terminais: 3
Aplicação: Chaveamento de alta tensão e potência

📄 DATASHEET

STP9NK60Z / STP9NK60ZFP – SuperMESH™ Power MOSFET – STMicroelectronics:

Datasheet oficial STP9NK60ZFP – STMicroelectronics
