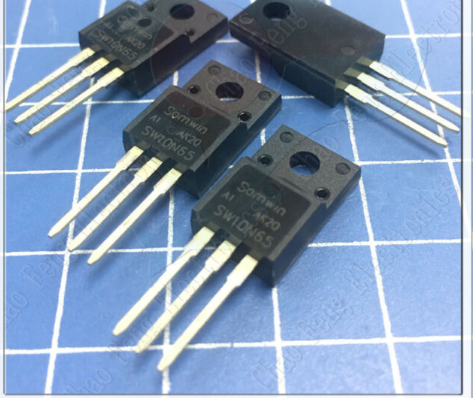

Transistor SW10N65 MOSFET Canal N 650V TO-220

Código: 10946 Marca: Onsemi

~~R$ 10,00~~ R$ 6,50

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Transistor MOSFET SW10N65 TO-220 é um MOSFET de potência de canal N (N-Channel) desenvolvido para aplicações de chaveamento e controle de potência em circuitos eletrônicos.

O componente possui tensão máxima dreno-source de 650 V e corrente de dreno contínua de até 10 A, conforme as condições especificadas no datasheet. Sua tecnologia VDMOS proporciona características adequadas para aplicações que exigem alta tensão, chaveamento rápido e boa robustez.

O SW10N65 apresenta RDS(on) máximo de 1,1 Ω a VGS = 10 V, carga de gate típica de 47 nC e capacidade aprimorada de dv/dt. O componente também é especificado como 100% testado para avalanche, contribuindo para maior robustez em aplicações de chaveamento.

Com encapsulamento TO-220 de 3 terminais, o SW10N65 é adequado para montagem PTH (Through-Hole) e aplicações como fontes chaveadas, circuitos ressonantes, eletrônica de potência e equipamentos que necessitam de MOSFET de alta tensão.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor MOSFET de Potência
Modelo: SW10N65
Tipo: MOSFET Canal N
Tecnologia: VDMOS
Tensão Dreno-Source (VDS): 650 V
Corrente de Dreno Contínua (ID): 10 A @ TC = 25 °C
Corrente de Dreno a 100 °C: 5,7 A
Corrente de Dreno Pulsada: 36 A
RDS(on) máximo: 1,1 Ω @ VGS = 10 V
Carga de Gate típica: 47 nC
Tensão Gate-Source: ±30 V
Energia de avalanche: 700 mJ
Temperatura de operação: -55 °C a +150 °C
Número de terminais: 3
Pinagem: Gate / Drain / Source
Encapsulamento: TO-220
Montagem: PTH (Through-Hole)
Aplicação: Chaveamento e controle de potência

⚙️ APLICAÇÕES

O SW10N65 pode ser utilizado em:

Fontes de alimentação chaveadas;
Circuitos de potência;
Conversores e inversores;
Circuitos Half-Bridge e Full-Bridge;
Circuitos ressonantes;
Reatores eletrônicos;
Equipamentos de iluminação LED;
Equipamentos eletrônicos de baixa potência;
Sistemas de chaveamento de alta tensão;
Projetos de eletrônica de potência.

📄 DATASHEET

Datasheet SW10N65 – SAMWIN / SEMIPOWER:
Datasheet SW10N65
