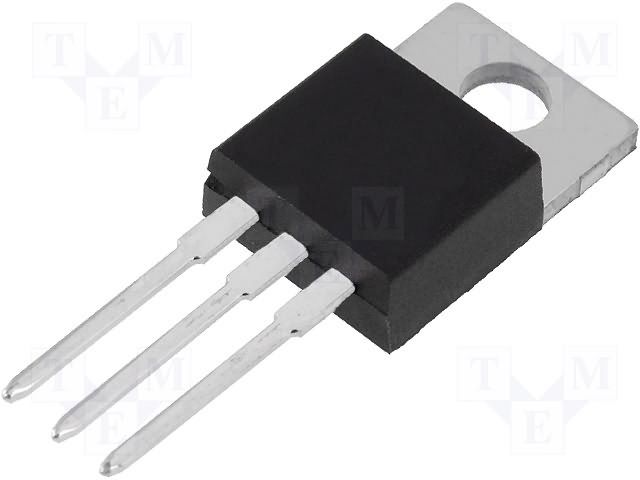

TIP102 Transistor NPN Darlington 100V 8A Encapsulamento TO-220

Código: 12572 Marca: ST

~~R$ 3,30~~ R$ 2,14

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Transistor TIP102 TO-220 (PTH), da STMicroelectronics, é um transistor bipolar NPN Darlington de potência, desenvolvido para aplicações de amplificação, chaveamento e controle de cargas. Sua configuração Darlington proporciona alto ganho de corrente, permitindo o acionamento de cargas de maior potência a partir de sinais de controle de baixa corrente.

O TIP102 possui tensão máxima coletor-emissor (VCEO) de 100 V e corrente contínua de coletor de até 8 A, além de corrente de pico de até 15 A. O componente também possui resistores internos de polarização base-emissor e diodo antiparalelo integrado, características que facilitam sua utilização em circuitos de chaveamento e controle de cargas.

Seu encapsulamento TO-220 permite montagem PTH/Through Hole, sendo indicado para controle de motores DC, amplificadores de potência, conversores DC-AC, fontes, acionamento de cargas indutivas e aplicações gerais de chaveamento.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor Bipolar de Potência
Marca: STMicroelectronics
Part Number: TIP102
Tipo: NPN Darlington
Configuração: Darlington monolítico
Tensão Coletor-Emissor (VCEO): 100 V
Tensão Coletor-Base (VCBO): 100 V
Tensão Emissor-Base (VEBO): 5 V
Corrente contínua de coletor (IC): 8 A
Corrente de coletor de pico (ICM): 15 A
Ganho de corrente (hFE): mínimo de 1000 a IC = 3 A / VCE = 4 V
Ganho de corrente: mínimo de 200 a IC = 8 A / VCE = 4 V
Tensão de saturação VCE(sat): até 2,5 V a IC = 8 A
Dissipação de potência: até 80 W com TC = 25 °C
Temperatura máxima de junção: 150 °C
Diodo antiparalelo: Integrado
Resistores base-emissor: Integrados
Montagem: PTH / Through Hole
Encapsulamento: TO-220
Número de terminais: 3
Aplicações: Controle de motores DC, amplificadores de potência, chaveamento geral, conversores DC-AC e acionamento de cargas.

📄 DATASHEET

TIP102 – Complementary Silicon Power Darlington Transistors – STMicroelectronics

Datasheet oficial TIP102 – STMicroelectronics (PDF)
