TIP29C Transistor NPN de Média Potência 100V 1A TO-220

Código: 15429 Marca: Fairchild

~~R$ 3,80~~ R$ 2,47

Qtde: Comprar Agora Estoque: Disponível

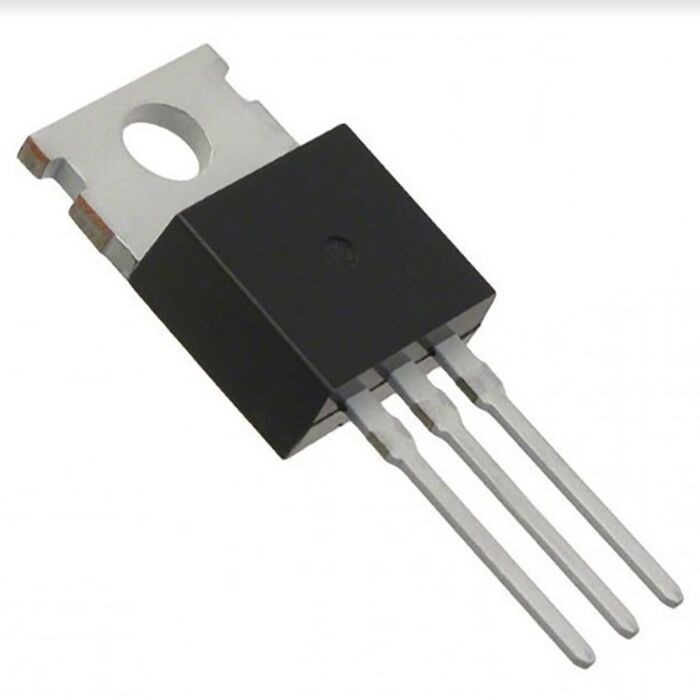

🔌 Transistor TIP29C NPN 100V 1A TO-220 PTH – Fairchild

O TIP29C é um transistor bipolar NPN de silício epitaxial, desenvolvido para aplicações de chaveamento e amplificação de média potência. Pertencente à série TIP29, o componente oferece tensão coletor-emissor de até 100 V e corrente de coletor contínua de 1 A, sendo uma opção versátil para diversos circuitos eletrônicos.

O TIP29C possui encapsulamento TO-220 de 3 terminais, adequado para montagem PTH (Through Hole), e é complementar à família de transistores PNP TIP30. É indicado para estágios de amplificação, acionamento de cargas, circuitos de potência e aplicações gerais de chaveamento.

⚙️ Características Técnicas

Part Number: TIP29C
Marca: Fairchild
Tipo: Transistor Bipolar (BJT)
Polaridade: NPN
Tensão Coletor-Emissor (VCEO): 100 V
Tensão Coletor-Base (VCBO): 100 V
Tensão Emissor-Base (VEBO): 5 V
Corrente de Coletor (IC): 1 A
Corrente de Coletor em pulso: 3 A
Corrente de Base: 0,4 A
Dissipação de potência: 30 W (TC = 25 °C)
Temperatura de junção: até 150 °C
Ganho de corrente (hFE): 40 a 75, conforme condição de teste
Frequência de transição: 3 MHz (mín.)
VCE(sat): 0,7 V máx. a IC = 1 A
Encapsulamento: TO-220-3
Montagem: PTH / Through Hole
Pinagem: 1 – Base | 2 – Coletor | 3 – Emissor

🔧 Aplicações

O TIP29C pode ser utilizado em:

Circuitos de chaveamento;
Amplificadores de média potência;
Estágios de potência;
Drivers de cargas;
Acionamento de relés e atuadores;
Circuitos de controle;
Fontes e equipamentos eletrônicos;
Projetos de manutenção e substituição de transistores da série TIP29.

📄 Datasheet

Datasheet TIP29C – Fairchild / onsemi
