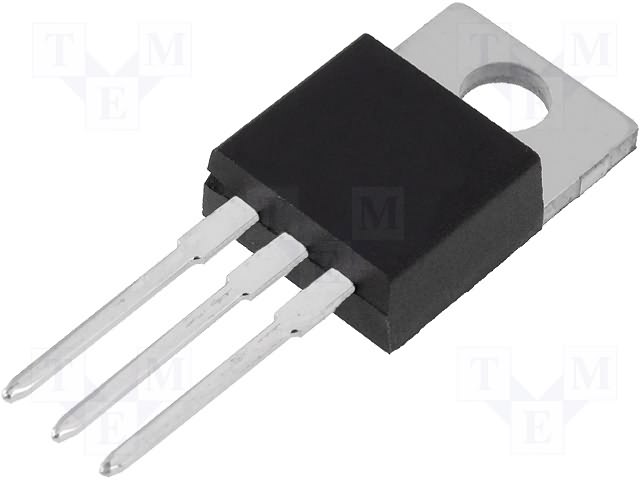

TOP225YN CI Chaveador PWM Off-Line 700V 100kHz TO-220-3 PTH

Código: 12244 Marca: Power

~~R$ 12,00~~ R$ 7,80

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado TOP225YN é um chaveador PWM off-line da família TOPSwitch-II, fabricado pela Power Integrations, desenvolvido para aplicações de conversão de energia e fontes de alimentação chaveadas. O componente integra MOSFET de potência, controlador PWM, circuito de partida de alta tensão e circuitos de proteção em um único dispositivo.

O TOP225YN possui tensão de ruptura de 700 V e frequência de chaveamento de 100 kHz, podendo ser utilizado em topologias como Boost, Buck, Flyback e Forward. A DigiKey especifica potência de até 100 W, dependendo das condições de aplicação, enquanto a Mouser informa aplicações de até 60 W para entrada universal de 85 a 265 VAC e até 100 W para entradas de 100/115/230 VAC.

Com encapsulamento TO-220-3 e montagem PTH (Through Hole), o TOP225YN é indicado para fontes chaveadas, conversores AC/DC e equipamentos eletrônicos que necessitam de uma solução integrada para controle e chaveamento de potência. O dispositivo também possui limitação de corrente e proteção contra sobretemperatura.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Chaveador PWM Off-Line / Conversor AC/DC
Part Number: TOP225YN
Marca: Power Integrations
Família: TOPSwitch-II
Tipo: CI Chaveador PWM
Tensão de ruptura: 700 V
Frequência de chaveamento: 100 kHz
Potência máxima: 100 W
Topologias: Boost, Buck, Flyback e Forward
Chave de potência interna: MOSFET
Proteções: Limitação de corrente e sobretemperatura
Isolação de saída: Isolada
Encapsulamento: TO-220-3
Montagem: PTH / Through Hole
Temperatura de operação: -40 °C a +150 °C
Status: Não recomendado para novos projetos (NRND)

⚡ APLICAÇÕES

O TOP225YN pode ser utilizado em fontes de alimentação chaveadas (SMPS), conversores AC/DC, fontes para equipamentos eletrônicos, televisores, monitores, amplificadores de áudio e sistemas de gerenciamento de energia.

O suporte às topologias Flyback, Boost, Buck e Forward permite sua utilização em diferentes arquiteturas de conversão de energia.

📄 DATASHEET

Datasheet oficial Power Integrations – TOPSwitch-II:
https://www.power.com/sites/default/files/documents/top221-227.pdf
