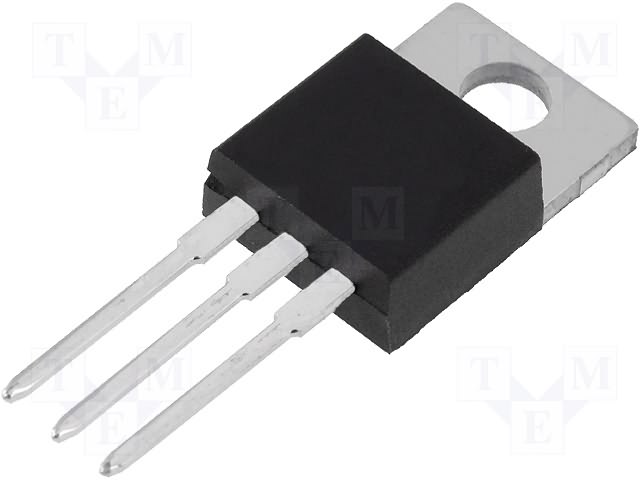

TOP226YN CI Chaveador PWM Off-Line 700V 100kHz TO-220-3 PTH

Código: 12245 Marca: Power

~~R$ 12,00~~ R$ 7,80

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado TOP226YN é um chaveador PWM off-line da família TOPSwitch-II, fabricado pela Power Integrations, desenvolvido para aplicações de conversão de energia e fontes de alimentação chaveadas. O componente integra em um único dispositivo MOSFET de potência, controlador PWM, circuito de partida de alta tensão e funções de proteção, proporcionando uma solução compacta para projetos de fontes AC/DC.

O TOP226YN possui tensão de ruptura de 700 V e frequência de chaveamento de 100 kHz, podendo ser utilizado em topologias Boost, Buck, Flyback e Forward. A potência máxima especificada para operação em configuração open-frame com entrada de 230 VAC é de 125 W, enquanto a Mouser também informa aplicações de até 75 W para entrada universal de 85 a 265 VAC, dependendo das condições do projeto.

Com encapsulamento TO-220-3 e montagem PTH (Through Hole), o TOP226YN é indicado para fontes chaveadas, conversores AC/DC, equipamentos eletrônicos e outras aplicações que necessitam de conversão de energia com chaveamento integrado. O dispositivo possui ainda limitação de corrente e proteção contra sobretemperatura.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Chaveador PWM Off-Line / Conversor AC/DC
Part Number: TOP226YN
Marca: Power Integrations
Família: TOPSwitch-II
Tipo: CI Chaveador PWM
Tensão de ruptura: 700 V
Frequência de chaveamento: 100 kHz
Potência máxima: 125 W
Entrada universal: 85 a 265 VAC
Topologias: Boost, Buck, Flyback e Forward
Chave interna: MOSFET de potência
Proteções: Limitação de corrente e sobretemperatura
Isolação de saída: Isolada
Encapsulamento: TO-220-3
Montagem: PTH / Through Hole
Temperatura de operação: -40 °C a +150 °C
Status: Não recomendado para novos projetos (NRND)

⚡ APLICAÇÕES

O TOP226YN pode ser utilizado em fontes de alimentação chaveadas (SMPS), conversores AC/DC, fontes para equipamentos eletrônicos, televisores, monitores, amplificadores de áudio, carregadores e sistemas de gerenciamento de energia.

Sua compatibilidade com as topologias Flyback, Boost, Buck e Forward permite sua utilização em diferentes arquiteturas de conversão de energia.

📄 DATASHEET

Datasheet oficial Power Integrations – TOPSwitch-II:
https://www.power.com/sites/default/files/documents/top221-227.pdf
