SN65HVD20DR Transceptor RS-485 25Mbps 5V SOIC-8 SMD

Código: 15470 Marca: TEXAS

~~R$ 20,00~~ R$ 13,00

Qtde: Comprar Agora Estoque: Disponível

🔌 Circuito Integrado SN65HVD20DR Transceptor RS-485 25Mbps SOIC-8 SMD – Texas Instruments

O SN65HVD20DR é um circuito integrado transceptor diferencial RS-485/RS-422 half-duplex, desenvolvido pela Texas Instruments para comunicação de dados em redes industriais e sistemas eletrônicos. O dispositivo integra 1 driver e 1 receptor, permitindo transmissão e recepção de dados através de uma interface diferencial.

Com taxa de sinalização de até 25 Mbps, alimentação de 4,5 V a 5,5 V e faixa de tensão de modo comum de -20 V a +25 V, o SN65HVD20DR oferece uma solução robusta para comunicação serial em ambientes sujeitos a ruídos elétricos. O componente também possui proteção ESD de até 16 kV e suporte para redes com até 64 nós, conforme especificações da Texas Instruments.

A versão SN65HVD20DR utiliza encapsulamento SOIC-8, adequado para montagem SMD/SMT, sendo indicada para placas eletrônicas compactas, automação e sistemas de comunicação industrial.

⚙️ Características Técnicas

Part Number: SN65HVD20DR
Marca: Texas Instruments
Tipo: Transceptor de interface
Protocolos: RS-485 / RS-422
Modo: Half-Duplex
Drivers: 1
Receptores: 1
Taxa máxima de sinalização: 25 Mbps
Tensão de alimentação: 4,5 V a 5,5 V
Tensão nominal: 5 V
Faixa de modo comum: -20 V a +25 V
Proteção ESD: até 16 kV
Número de nós: até 64
Histerese do receptor: 130 mV
Temperatura de operação: -40 °C a +85 °C

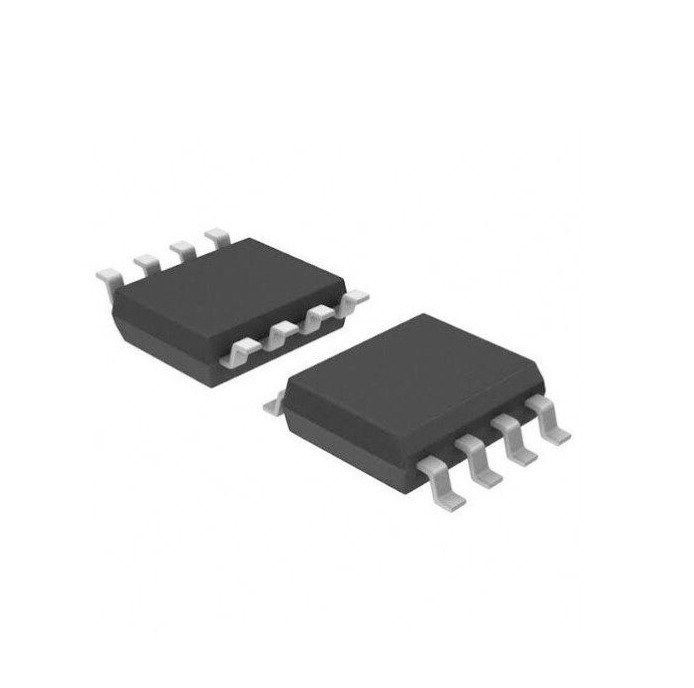

Encapsulamento: SOIC-8
Montagem: SMD / SMT

🔧 Aplicações

O SN65HVD20DR pode ser utilizado em:

Redes industriais RS-485;
Comunicação RS-422;
Automação industrial;
Sistemas de controle;
Instrumentação eletrônica;
Redes multiponto;
Comunicação entre microcontroladores;
Interfaces seriais diferenciais;
Sistemas embarcados;
Equipamentos industriais;
Comunicação de dados em ambientes com interferência eletromagnética.

📄 Datasheet

Datasheet oficial – SN65HVD20/21/22/23/24 – Texas Instruments:
Datasheet SN65HVD20 – Texas Instruments
