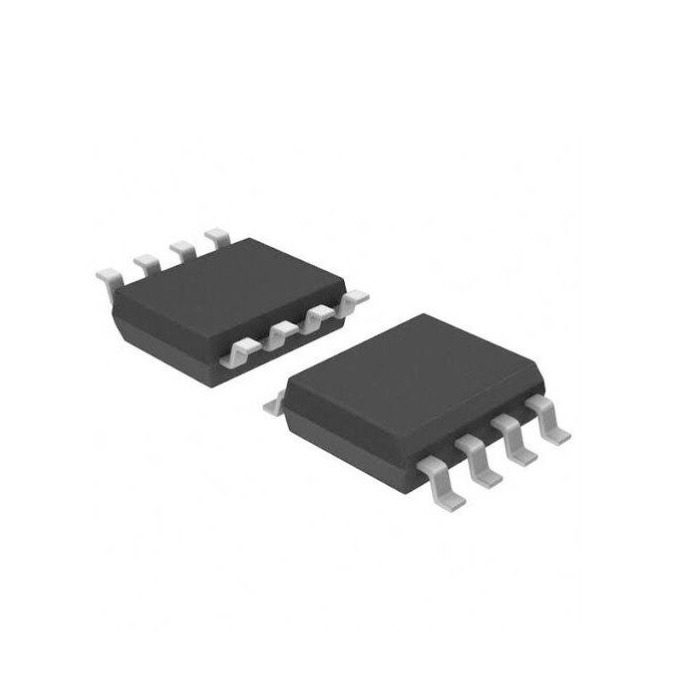

SN65HVD23DR Transceptor RS-485 25Mbps 5V SOIC-8 SMD

Código: 15469 Marca: TEXAS

~~R$ 20,00~~ R$ 13,00

Qtde: Comprar Agora Estoque: Disponível

🔌 Circuito Integrado SN65HVD23DR Transceptor RS-485 25Mbps SOIC-8 SMD – Texas Instruments

O SN65HVD23DR é um circuito integrado transceptor diferencial RS-485/RS-422 half-duplex, desenvolvido pela Texas Instruments para comunicação de dados em redes industriais e sistemas eletrônicos. O dispositivo integra 1 driver e 1 receptor, permitindo transmissão e recepção de dados através de uma interface diferencial robusta.

Com taxa de sinalização de até 25 Mbps, alimentação de 4,5 V a 5,5 V e faixa de tensão de modo comum de -20 V a +25 V, o SN65HVD23DR é indicado para aplicações que exigem comunicação confiável em ambientes com ruído elétrico. O componente possui recursos de proteção e receptor fail-safe para condições de barramento aberto, curto-circuito ou inativo.

A versão SN65HVD23DR utiliza encapsulamento SOIC-8, adequado para montagem SMD/SMT, sendo uma solução compacta para interfaces de comunicação serial e redes multiponto.

⚙️ Características Técnicas

Part Number: SN65HVD23DR
Marca: Texas Instruments
Tipo: Transceptor de interface RS-485 / RS-422
Modo: Half-Duplex
Drivers: 1
Receptores: 1
Taxa máxima de sinalização: 25 Mbps
Tensão de alimentação: 4,5 V a 5,5 V
Tensão de alimentação nominal: 5 V
Faixa de modo comum: -20 V a +25 V
Proteção de I/O: superior a 16 kV HBM
Número máximo de nós: até 64, conforme especificação da TI
Receptor: Fail-Safe
Histerese do receptor: superior a 100 mV
Temperatura de operação: -40 °C a +85 °C
Encapsulamento: SOIC-8
Montagem: SMD / SMT

🔧 Aplicações

O SN65HVD23DR pode ser utilizado em:

Redes industriais RS-485;
Comunicação RS-422;
Automação industrial;
Sistemas de controle e instrumentação;
Redes multiponto;
Comunicação entre microcontroladores;
Interfaces seriais diferenciais;
Equipamentos industriais;
Sistemas embarcados;
Comunicação de dados em ambientes com ruído elétrico.

📄 Datasheet

Datasheet oficial – SN65HVD2x Extended Common-Mode RS-485 Transceivers – Texas Instruments:
Datasheet SN65HVD23DR – Texas Instruments
