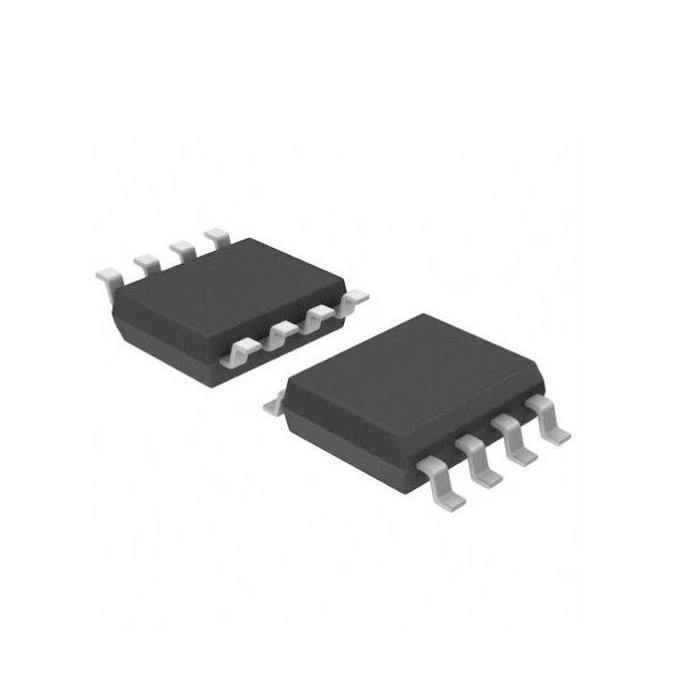

SN65HVD24DR Transceptor RS-485 3Mbps 5V SOIC-8 SMD

Código: 15472 Marca: TEXAS

~~R$ 20,00~~ R$ 13,00

Qtde: Comprar Agora Estoque: Disponível

🔌 Circuito Integrado SN65HVD24DR Transceptor RS-485 3Mbps SOIC-8 SMD – Texas Instruments

O SN65HVD24DR é um circuito integrado transceptor diferencial RS-485/RS-422 half-duplex, desenvolvido pela Texas Instruments para comunicação de dados em redes industriais, sistemas de automação e equipamentos eletrônicos. O dispositivo integra 1 driver e 1 receptor, permitindo transmissão e recepção de dados através de uma interface diferencial.

Com taxa de sinalização de até 3 Mbps, alimentação de 4,5 V a 5,5 V e faixa de tensão de modo comum de -20 V a +25 V, o SN65HVD24DR oferece uma interface robusta para comunicação serial em ambientes sujeitos a ruídos elétricos. O componente também possui receptor fail-safe, histerese superior a 100 mV e proteção das entradas/saídas do barramento superior a 16 kV HBM.

A versão SN65HVD24DR utiliza encapsulamento SOIC-8, adequado para montagem SMD/SMT, sendo indicada para placas eletrônicas compactas e sistemas de comunicação industrial.

⚙️ Características Técnicas

Part Number: SN65HVD24DR
Marca: Texas Instruments
Tipo: Transceptor de interface RS-485
Protocolos: RS-485 / RS-422
Modo: Half-Duplex
Drivers: 1
Receptores: 1
Taxa máxima de sinalização: 3 Mbps
Tensão de alimentação: 4,5 V a 5,5 V
Tensão nominal: 5 V
Faixa de modo comum: -20 V a +25 V
Proteção do barramento: ±27 V
Proteção ESD: superior a 16 kV HBM
Número de nós: até 256
Receptor: Fail-Safe
Histerese do receptor: superior a 100 mV
Temperatura de operação: -40 °C a +85 °C
Encapsulamento: SOIC-8
Montagem: SMD / SMT

🔧 Aplicações

O SN65HVD24DR pode ser utilizado em:

Redes industriais RS-485;
Comunicação RS-422;
Automação industrial;
Sistemas de controle;
Instrumentação eletrônica;
Redes multiponto;
Comunicação entre microcontroladores;
Interfaces seriais diferenciais;
Sistemas embarcados;
Equipamentos de automação predial;
Sistemas de gerenciamento e controle;
Comunicação de dados em ambientes com interferência eletromagnética.

📄 Datasheet

Datasheet oficial – SN65HVD2x Extended Common-Mode RS-485 Transceivers – Texas Instruments:
Datasheet SN65HVD24DR – Texas Instruments
