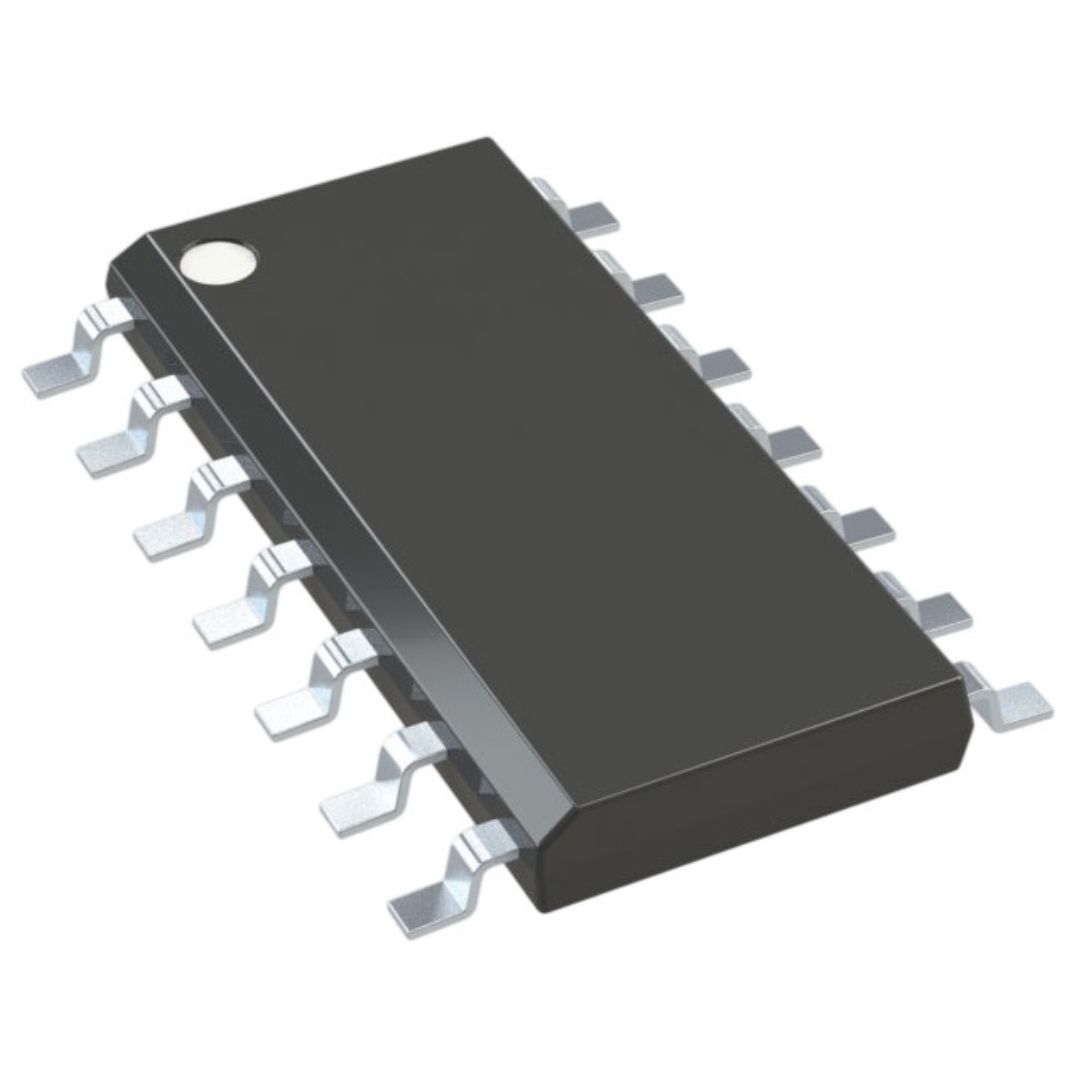

Circuito Integrado SN74AC14DR SOIC-14 SMD – Texas Instruments

🔹 Descrição do Produto

O SN74AC14DR da Texas Instruments é um circuito integrado lógico que contém seis inversores independentes com entradas do tipo Schmitt Trigger, desenvolvido para aplicações de processamento de sinais digitais.

Integrante da família lógica 74AC, o SN74AC14DR utiliza tecnologia CMOS de alta velocidade. Suas entradas Schmitt Trigger apresentam histerese, ajudando a melhorar a interpretação de sinais com transições lentas ou sujeitos a ruídos, dentro das condições especificadas pelo fabricante.

O componente realiza a inversão lógica do sinal de entrada: quando a entrada é reconhecida como nível lógico alto, a saída correspondente passa para nível baixo; quando a entrada é reconhecida como nível lógico baixo, a saída passa para nível alto.

Com encapsulamento SOIC-14 para montagem SMD, é indicado para placas eletrônicas compactas, circuitos digitais, condicionamento de sinais e projetos que necessitam de inversão lógica.

🔧 Especificações Técnicas

• Fabricante: Texas Instruments (TI)

• Código do produto: SN74AC14DR

• Família lógica: 74AC

• Categoria: Circuito integrado lógico

• Função: Hex inverter com entradas Schmitt Trigger

• Quantidade de inversores: 6

• Tipo de entrada: Schmitt Trigger

• Tecnologia: CMOS

• Encapsulamento: SOIC-14

• Número de terminais: 14

• Tipo de montagem: SMD (Surface-Mount Device)

• Aplicação: Inversão lógica e condicionamento de sinais digitais

⚙️ Características e Funcionamento

O SN74AC14DR reúne seis portas inversoras independentes em um único circuito integrado. Cada porta apresenta uma entrada e uma saída, com comportamento lógico inversor.

A característica Schmitt Trigger utiliza dois limiares de comutação diferentes para as transições entre os níveis lógicos alto e baixo. Essa histerese pode reduzir comutações indesejadas provocadas por sinais de entrada lentos ou com pequenas variações próximas ao limiar lógico.

Principais características:

• Seis inversores lógicos independentes.

• Entradas com histerese Schmitt Trigger.

• Tecnologia CMOS da família 74AC.

• Adequado para processamento de sinais digitais.

• Encapsulamento SOIC-14 para montagem em superfície.

• Integração de múltiplas funções lógicas em um único componente.

📐 Entenda as principais especificações

Hex Inverter: circuito integrado que contém seis portas inversoras independentes.

Schmitt Trigger: circuito de entrada com histerese que ajuda a converter sinais com transições lentas em transições lógicas mais definidas.

74AC: família de circuitos lógicos CMOS de alta velocidade.

SOIC-14: encapsulamento para montagem em superfície com 14 terminais.

SMD: tecnologia de montagem de componentes diretamente na superfície da placa de circuito impresso.

🔌 Aplicações

O SN74AC14DR pode ser utilizado em projetos compatíveis com suas características elétricas, incluindo:

• Condicionamento de sinais digitais.

• Inversão de sinais lógicos.

• Circuitos de interface digital.

• Tratamento de sinais de sensores.

• Circuitos de temporização e controle.

• Sistemas digitais com entradas sujeitas a transições lentas.

• Placas eletrônicas e equipamentos de controle.

📦 Conteúdo da Embalagem

• 1 unidade de Circuito Integrado SN74AC14DR, conforme o anúncio.

⚠️ Atenção Antes da Compra

Verifique a tensão de alimentação, os níveis lógicos, a pinagem e o encapsulamento antes de substituir o componente. O SN74AC14DR não deve ser confundido com versões da família 74HC14 ou 74HCT14, pois os níveis elétricos e as características de funcionamento podem diferir.

O sufixo DR identifica uma versão comercial com encapsulamento SOIC; confirme o código completo e a documentação do fabricante para garantir a compatibilidade.

Datasheet oficial — Texas Instruments







SN74AC14 — Texas Instruments.
