Circuito Integrado SN74AHCT14PWR – Texas Instruments – Inversor Schmitt Trigger SMD TSSOP-14

🔹 Descrição do Produto

O SN74AHCT14PWR da Texas Instruments é um circuito integrado lógico da família 74AHCT, composto por seis inversores lógicos independentes com entradas Schmitt Trigger. Foi desenvolvido para aplicações digitais que exigem inversão de sinais e maior imunidade a ruídos nas transições dos sinais de entrada.

A função Schmitt Trigger utiliza histerese nas entradas, ajudando a estabilizar a comutação quando o sinal apresenta transições lentas ou pequenas variações próximas aos níveis lógicos de acionamento. Isso torna o componente útil no condicionamento de sinais digitais, na recuperação de níveis lógicos e na interface entre circuitos eletrônicos compatíveis.

A família AHCT possui entradas compatíveis com níveis lógicos TTL, operando com alimentação típica de 5 V dentro das condições especificadas pelo fabricante.

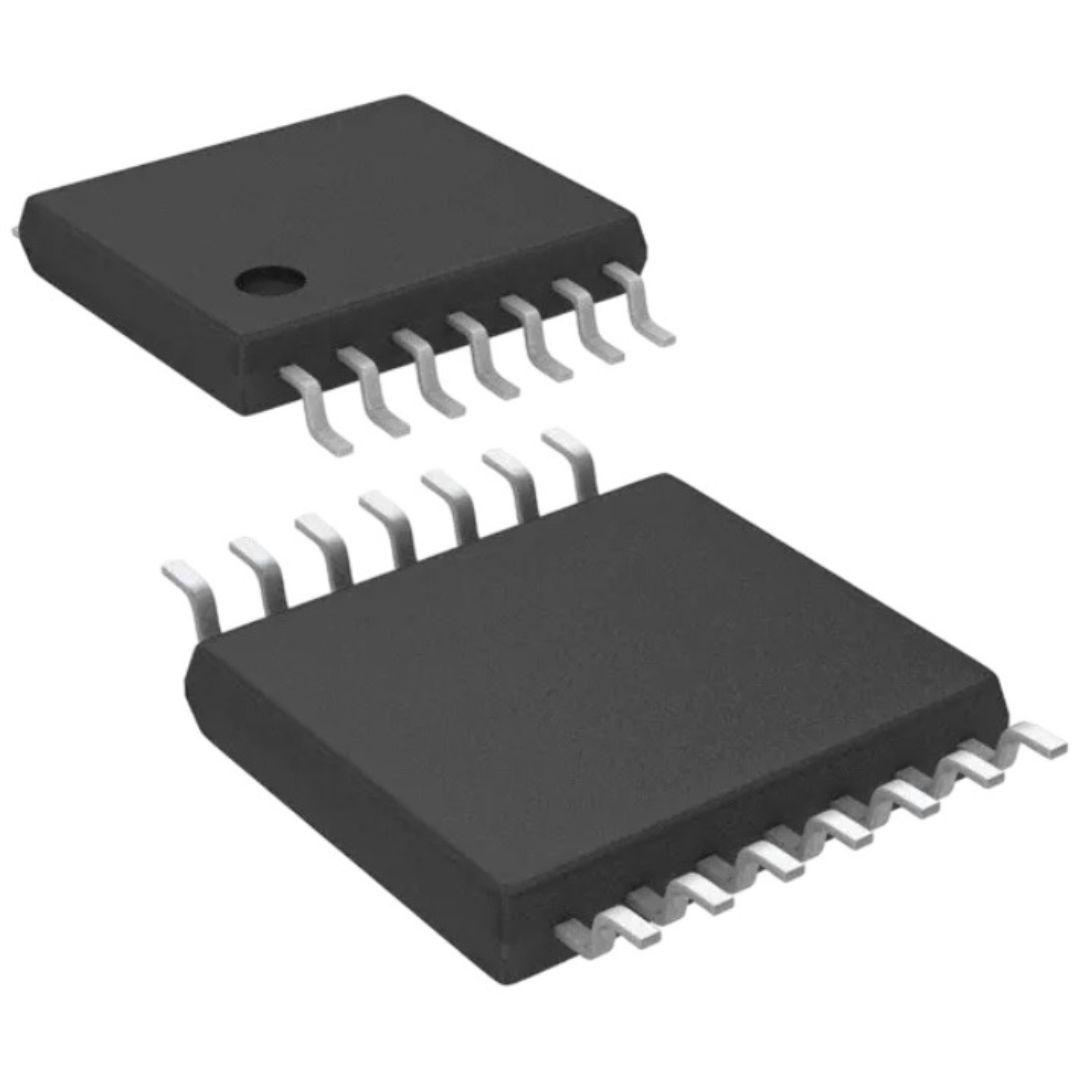

O modelo SN74AHCT14PWR possui encapsulamento TSSOP-14 para montagem em superfície (SMD). O sufixo PWR identifica a versão de encapsulamento TSSOP de 14 terminais fornecida em embalagem de fita e carretel, conforme a nomenclatura da Texas Instruments.

É indicado para projetos eletrônicos, manutenção de placas e equipamentos que utilizem esse componente ou uma substituição tecnicamente compatível.

🔧 Especificações Técnicas

• Fabricante: Texas Instruments (TI)

• Código do fabricante: SN74AHCT14PWR

• Código da família: 74AHCT14

• Categoria: Circuito integrado lógico

• Função: Inversor lógico hexagonal com entradas Schmitt Trigger

• Quantidade de canais: 6 inversores independentes

• Família lógica: AHCT

• Tipo de entrada: Schmitt Trigger, com histerese

• Compatibilidade lógica: Entradas compatíveis com níveis TTL

• Alimentação: Consulte o datasheet para os limites e condições de operação

• Encapsulamento: TSSOP-14

• Quantidade de terminais: 14

• Montagem: SMD (Surface-Mount Device)

• Embalagem do sufixo PWR: Fita e carretel, conforme especificação do fabricante

⚙️ Características e vantagens

• Seis inversores lógicos em um único circuito integrado.

• Entradas Schmitt Trigger para melhorar a imunidade a ruídos nas transições.

• Adequado para sinais digitais com bordas lentas ou sujeitas a pequenas oscilações.

• Entradas compatíveis com níveis TTL, conforme as condições elétricas especificadas.

• Encapsulamento compacto TSSOP-14 para placas eletrônicas SMD.

• Aplicável a circuitos de lógica digital, condicionamento e inversão de sinais.

📐 Entenda a função do SN74AHCT14

Um inversor lógico produz na saída o estado lógico oposto ao recebido na entrada: nível lógico alto resulta em nível baixo, e vice-versa, respeitando os níveis elétricos e os tempos de comutação do dispositivo.

O recurso Schmitt Trigger acrescenta dois limiares de comutação, um para a transição de baixo para alto e outro para a transição de alto para baixo. Essa histerese ajuda a evitar comutações repetidas causadas por ruídos ou variações pequenas no sinal de entrada.

🔌 Aplicações

• Condicionamento de sinais digitais.

• Circuitos de lógica combinacional.

• Recuperação e estabilização de transições digitais.

• Interfaces entre circuitos lógicos compatíveis.

• Circuitos de controle e automação eletrônica.

• Equipamentos industriais e sistemas embarcados.

• Manutenção e reparo de placas de circuito impresso.

📦 Conteúdo da Embalagem

• 1 unidade do circuito integrado SN74AHCT14PWR, conforme a quantidade selecionada no anúncio.

⚠️ Atenção antes da compra

Verifique o código completo SN74AHCT14PWR, o encapsulamento TSSOP-14, a pinagem e os requisitos elétricos do projeto antes da substituição.

Embora componentes da família 74AHCT14 possam compartilhar funções semelhantes, versões com encapsulamentos ou sufixos diferentes podem exigir processos de montagem distintos. Consulte o datasheet para confirmar as condições de operação.

🔎 Palavras-chave SEO

SN74AHCT14PWR, SN74AHCT14, 74AHCT14, Texas Instruments, TI, circuito integrado lógico, CI inversor, inversor hexagonal, Schmitt Trigger, inversor Schmitt Trigger, seis inversores lógicos, TSSOP-14, TSSOP14, SMD, componente eletrônico, lógica digital, condicionamento de sinais, CI para placa eletrônica.

🔗 Datasheet e documentação técnica

Fabricante: Texas Instruments

Datasheet em PDF:
https://www.ti.com/lit/ds/symlink/sn54ahct14.pdf?ts=1791825804844

Consulte a documentação oficial para conferir características elétricas, diagrama de pinos, níveis lógicos, tempos de propagação, limites de temperatura e dimensões mecânicas.
