TL494DR Circuito Integrado PWM Controller 16 Pinos SMD

Código: 15790 Marca: TEXAS

~~R$ 2,00~~ R$ 1,30

Qtde: Comprar Agora Estoque: Disponível

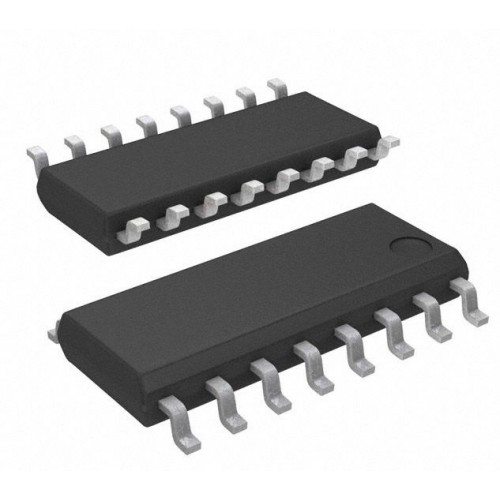

Circuito Integrado TL494DR SOIC-16 SMD – Texas Instruments

O TL494DR da Texas Instruments é um circuito integrado controlador PWM (Pulse Width Modulation) desenvolvido para aplicações de fontes de alimentação chaveadas e conversores de potência. O dispositivo integra os principais circuitos necessários para o controle PWM, incluindo dois amplificadores de erro, oscilador interno, comparador de controle e circuito de saída com duas configurações possíveis.

Com encapsulamento SOIC-16 e montagem SMD/SMT, o TL494DR oferece controle preciso do ciclo de trabalho e frequência de chaveamento, sendo utilizado em fontes chaveadas, conversores DC-DC, sistemas de alimentação e diferentes topologias de conversão de potência.

📋 ESPECIFICAÇÕES TÉCNICAS

• Fabricante: Texas Instruments
• Modelo: TL494DR
• Tipo: Controlador PWM
• Função: Controlador de modulação por largura de pulso
• Número de saídas: 2
• Frequência máxima do oscilador: 300 kHz
• Tensão de alimentação: 7 V a 40 V
• Referência interna: 5 V ±1%
• Corrente de saída: até 200 mA
• Controle de tempo morto: Sim
• Oscilador interno: Sim
• Amplificadores de erro: 2
• Encapsulamento: SOIC-16 / SO-16
• Número de pinos: 16
• Montagem: SMD / SMT
• Temperatura de operação: 0 °C a +70 °C

🔧 CARACTERÍSTICAS

• Controlador PWM de alta flexibilidade
• Dois amplificadores de erro integrados
• Oscilador interno ajustável
• Referência interna de 5 V
• Controle de tempo morto
• Duas saídas PWM
• Possibilidade de operação em modo single-ended ou push-pull
• Controle ajustável do ciclo de trabalho
• Proteção e controle para aplicações de fontes chaveadas
• Encapsulamento compacto SOIC-16
• Montagem superficial SMD/SMT

⚙️ APLICAÇÕES

• Fontes de alimentação chaveadas (SMPS)
• Conversores DC-DC
• Conversores Boost e Buck
• Conversores Push-Pull
• Fontes Flyback e Forward
• Sistemas de alimentação regulada
• Controle de potência
• Inversores e circuitos de conversão de energia

📄 DATASHEET

Datasheet TL494 – Texas Instruments
