TNY268PN CI Chaveador AC/DC 700V 132kHz DIP-8 PTH

Código: 13842 Marca: Power Integrations

~~R$ 12,80~~ R$ 8,32

Qtde: Comprar Agora Estoque: Disponível

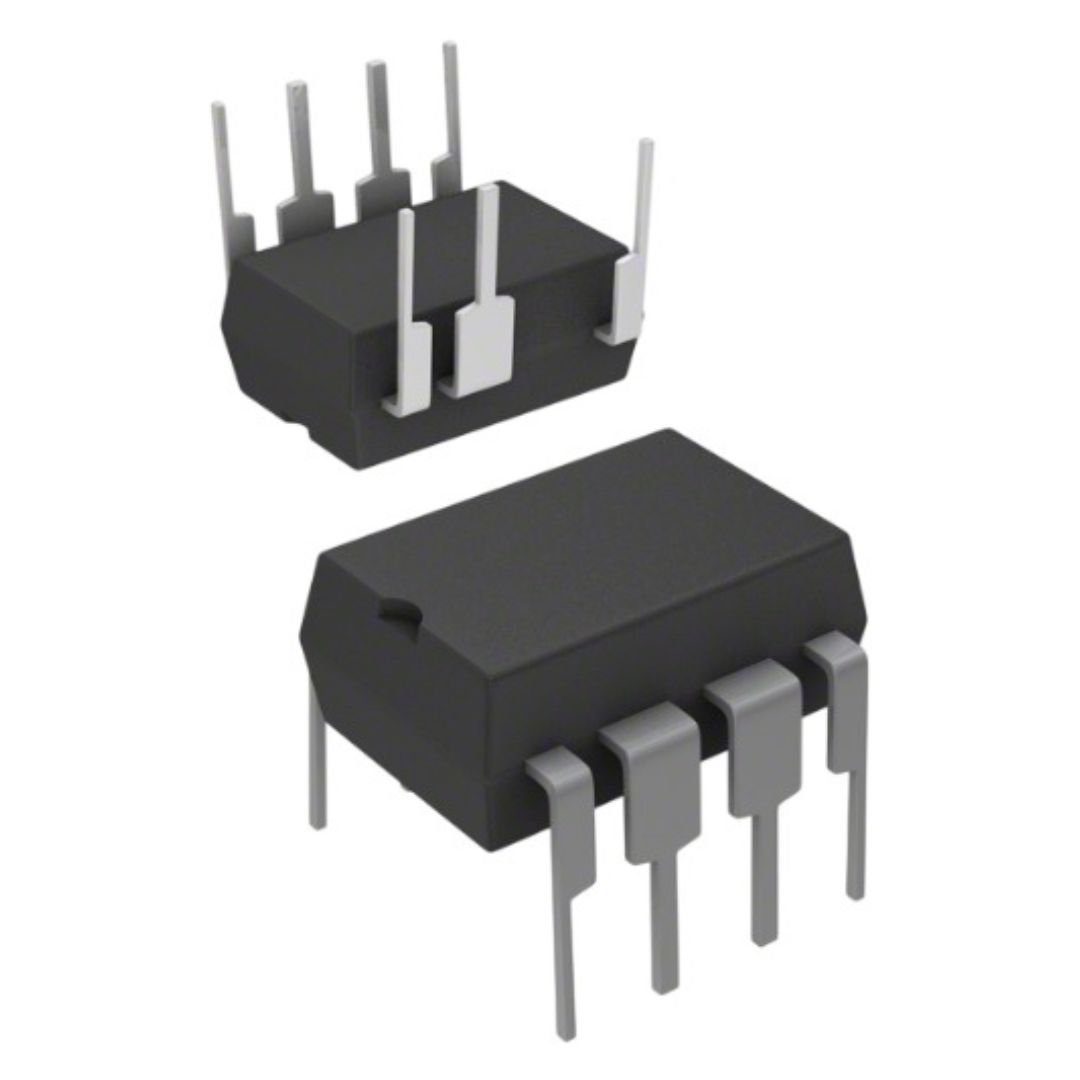

Circuito Integrado TNY268PN TinySwitch-II DIP-8 7 Pinos PTH – Power Integrations

O TNY268PN da Power Integrations é um circuito integrado chaveador da família TinySwitch-II, desenvolvido para aplicações de fontes de alimentação chaveadas AC/DC off-line, especialmente em topologias Flyback.

O componente integra internamente um MOSFET de potência de alta tensão de 700 V, oscilador, controle de chaveamento, limite de corrente e proteção térmica, permitindo desenvolver fontes compactas com menor quantidade de componentes externos. Opera com frequência nominal de 132 kHz e pode fornecer até 23 W em aplicações open-frame a 230 VCA, conforme as condições especificadas pelo fabricante.

📋 ESPECIFICAÇÕES TÉCNICAS

Modelo: TNY268PN
Fabricante: Power Integrations
Família: TinySwitch-II
Tipo: Circuito integrado chaveador AC/DC off-line
Topologia: Flyback
MOSFET interno: Sim
Tensão de ruptura: 700 V
Frequência de operação: 132 kHz
Potência máxima: até 23 W em configuração Open Frame / 230 VCA
Duty Cycle máximo: 65% típico
Proteções: limite de corrente, curto-circuito, circuito aberto e sobretemperatura
Encapsulamento: DIP-8B
Número de terminais elétricos: 7
Montagem: PTH / Through Hole
Temperatura de junção: -40 °C a +150 °C

🔧 CARACTERÍSTICAS

MOSFET de potência de 700 V integrado
Chaveador para fontes AC/DC off-line
Topologia Flyback
Frequência de operação de 132 kHz
Controle ON/OFF integrado
Limitação de corrente integrada
Proteção contra sobretemperatura
Auto-restart para condições de falha
Detecção de subtensão de linha programável
Frequency jitter para redução de EMI
Redução da quantidade de componentes externos
Encapsulamento DIP-8B com 7 terminais
Montagem PTH (Through Hole)

⚙️ APLICAÇÕES

O TNY268PN pode ser utilizado em:

Fontes de alimentação chaveadas AC/DC
Fontes Flyback
Adaptadores de baixa potência
Carregadores
Fontes auxiliares e standby
Alimentação de equipamentos eletrônicos
Fontes para eletrodomésticos
Equipamentos de áudio e vídeo
Set-top boxes
Fontes para ferramentas elétricas
Sistemas embarcados e aplicações industriais

📄 DATASHEET

Datasheet oficial – Power Integrations:
Datasheet TinySwitch-II – TNY263 a TNY268
