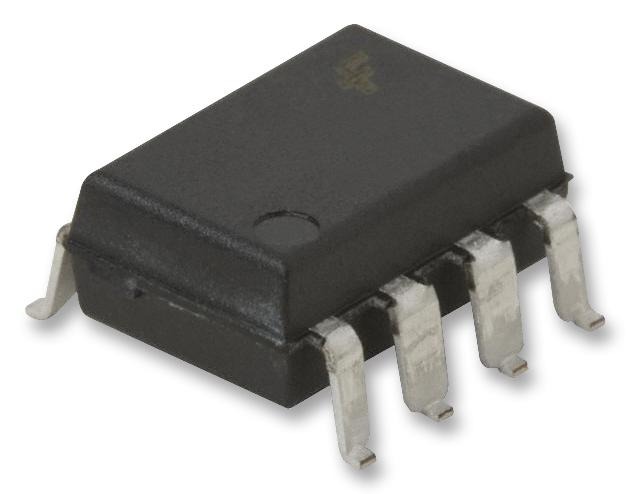

TNY278GN – Circuito Integrado TinySwitch-III 132kHz SMD-8 7 Pinos

Código: 16115 Marca: Power Integrations

~~R$ 10,00~~ R$ 6,50

Qtde: Comprar Agora Estoque: Disponível

Circuito Integrado TNY278GN TinySwitch-III Conversor AC/DC Flyback SMD-8

O TNY278GN é um circuito integrado da família TinySwitch-III, fabricado pela Power Integrations, desenvolvido para aplicações de conversão de energia AC/DC offline em fontes chaveadas compactas e eficientes.

O componente integra um MOSFET de potência de 700 V, oscilador, fonte de corrente de alta tensão, controle ON/OFF, limitação de corrente selecionável e proteção térmica. A integração desses recursos permite reduzir a quantidade de componentes externos e simplificar o projeto da fonte de alimentação.

O TNY278GN utiliza encapsulamento SMD-8, sendo indicado para montagem em superfície e aplicações com espaço reduzido na placa de circuito impresso.

📋 ESPECIFICAÇÕES TÉCNICAS

Modelo: TNY278GN
Fabricante: Power Integrations
Família: TinySwitch-III
Tipo: Conversor AC/DC Offline
Topologia: Flyback
MOSFET de potência: Integrado
Tensão de ruptura: 700 V
Faixa de entrada: 85 a 265 VAC
Frequência de chaveamento: 132 kHz
Ciclo de trabalho máximo: 65%
Potência máxima: até 28 W em projeto aberto a 230 VAC
Potência em projeto aberto com entrada universal: até 21,5 W
Controle: ON/OFF
Encapsulamento: SMD-8C
Montagem: SMD / Surface Mount
Temperatura de operação: -40 °C a +150 °C
Número de saídas: 1
Tecnologia: Silício

Os valores de potência dependem das condições de projeto e dissipação. A Power Integrations especifica 28 W para projeto aberto a 230 VAC, 21,5 W para projeto aberto com entrada universal e valores menores para aplicações fechadas.

🔧 CARACTERÍSTICAS

Conversor AC/DC offline integrado
Tecnologia TinySwitch-III
MOSFET de alta tensão de 700 V integrado
Topologia Flyback
Frequência de chaveamento de 132 kHz
Controle ON/OFF
Limitação de corrente selecionável
Proteção contra sobretemperatura
Proteção contra curto-circuito
Proteção contra sobretensão e condições de falha
Reinicialização automática e resposta de falhas
Frequência de chaveamento com jitter para redução de EMI
Baixa quantidade de componentes externos
Encapsulamento compacto SMD-8C

📄 DATASHEET

Datasheet oficial – Power Integrations TinySwitch-III TNY274–TNY280:
https://www.power.com/sites/default/files/documents/tinyswitch-iii_family_datasheet.pdf?language=en
