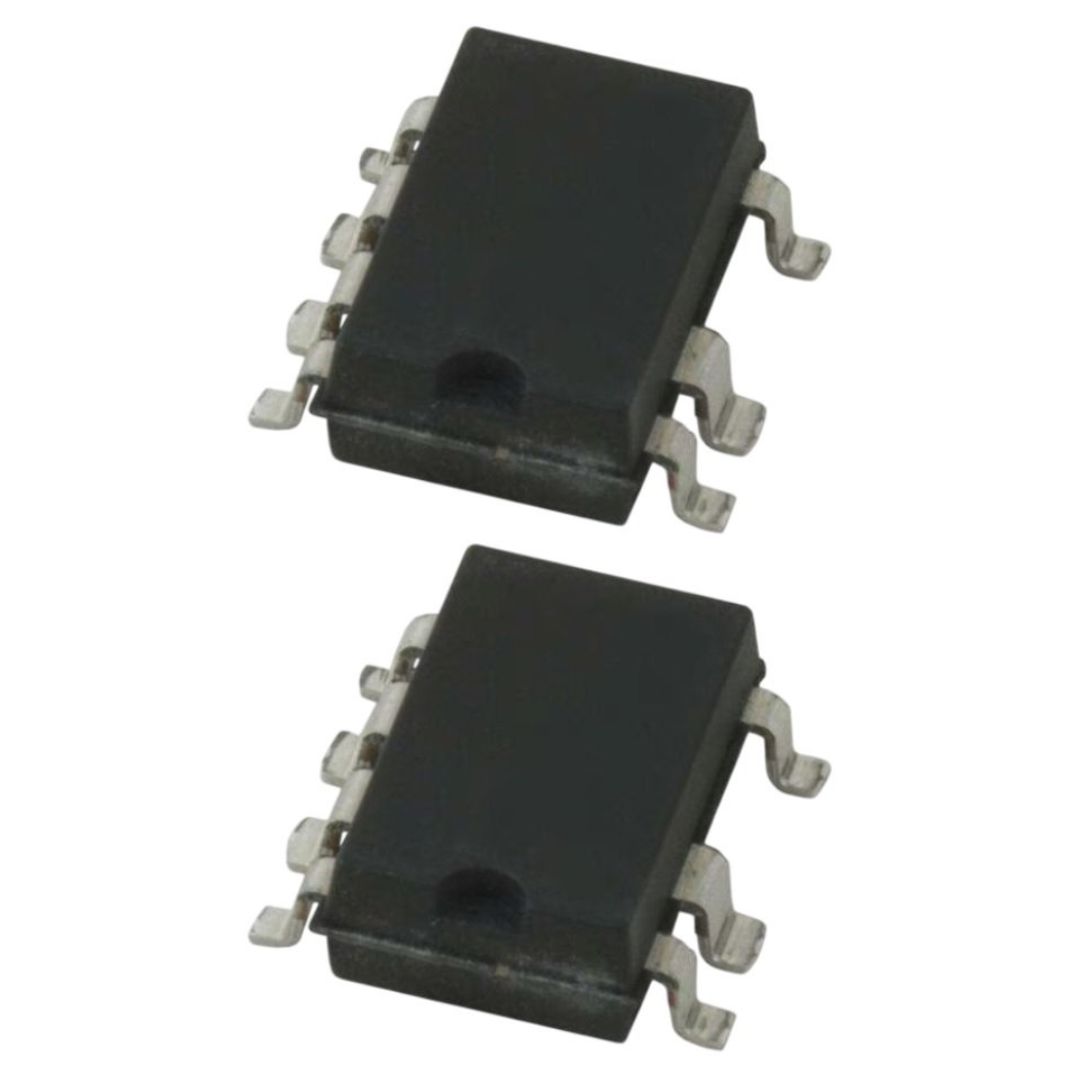

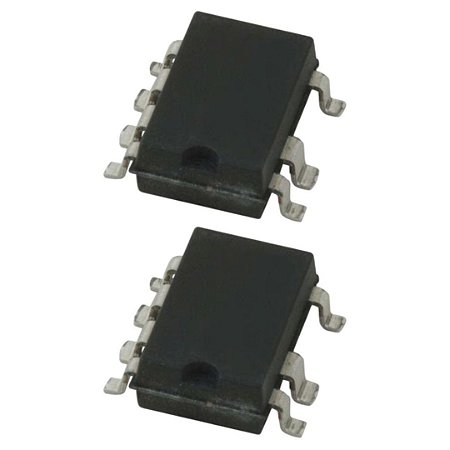

TNY276GN – Circuito Integrado Conversor Flyback 132kHz SMD-8

Código: 16074 Marca: Power Integrations

~~R$ 12,40~~ R$ 8,06

Qtde: Comprar Agora Estoque: Disponível

Circuito Integrado TNY276GN TinySwitch-III Conversor AC/DC Flyback SMD-8C

O TNY276GN é um circuito integrado da família TinySwitch-III, da Power Integrations, desenvolvido para aplicações de conversão de energia AC/DC offline em fontes chaveadas compactas e eficientes.

O dispositivo integra um MOSFET de potência de 700 V, oscilador, fonte de corrente de alta tensão, controle ON/OFF, limitação de corrente e proteção térmica, reduzindo a quantidade de componentes externos necessária no projeto. Opera com frequência de chaveamento de aproximadamente 132 kHz e utiliza encapsulamento SMD-8C com 7 terminais, adequado para montagem em superfície.

📋 ESPECIFICAÇÕES TÉCNICAS

Modelo: TNY276GN
Fabricante: Power Integrations
Família: TinySwitch-III
Tipo: Conversor AC/DC Offline / Switcher
Topologia: Flyback
MOSFET interno: Sim
Tensão de ruptura: 700 V
Frequência de chaveamento: 132 kHz
Potência máxima: até 19 W em determinadas condições de projeto
Ciclo de trabalho: até 65%
Controle: ON/OFF
Isolação de saída: Aplicável a configurações isoladas
Proteções: Limitação de corrente, sobretemperatura, sobretensão, curto-circuito e operação em malha aberta
Temperatura de junção/operação: -40 °C a +150 °C
Encapsulamento: SMD-8C
Terminais: 7 leads
Montagem: SMD / Surface Mount

As características acima são confirmadas pela DigiKey e pela documentação oficial da Power Integrations.

🔧 CARACTERÍSTICAS

Conversor AC/DC integrado para fontes chaveadas
Tecnologia TinySwitch-III
MOSFET de potência de alta tensão integrado
Tensão de ruptura de 700 V
Frequência de chaveamento de 132 kHz
Controle ON/OFF sem necessidade de compensação de loop convencional
Limitação de corrente selecionável
Proteção contra sobretemperatura
Proteção contra curto-circuito e condições de falha
Encapsulamento compacto SMD-8C com 7 terminais
Redução da quantidade de componentes externos do circuito

⚙️ APLICAÇÕES

O TNY276GN é indicado para projetos de fontes de alimentação de baixa potência, incluindo:

Fontes chaveadas AC/DC
Adaptadores e carregadores
Fontes auxiliares
Equipamentos industriais
Sistemas de medição
Eletrodomésticos
Equipamentos eletrônicos
Fontes de standby
Set-top boxes e equipamentos de áudio/vídeo
Fontes para sistemas embarcados
