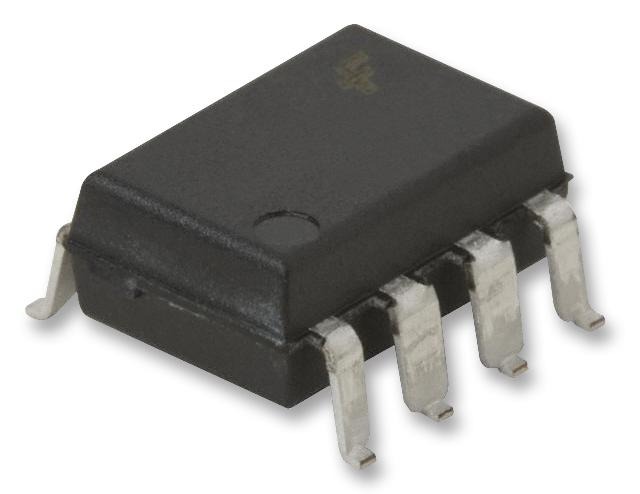

Circuito Integrado TNY279GN TinySwitch-III Conversor AC/DC Flyback SMD-8

O TNY279GN é um circuito integrado da família TinySwitch-III, fabricado pela Power Integrations, desenvolvido para conversão de energia AC/DC offline em fontes chaveadas compactas. O dispositivo integra um MOSFET de potência de 700 V, oscilador, fonte de corrente de alta tensão, controle ON/OFF, limitação de corrente e proteção térmica, reduzindo a quantidade de componentes externos necessária no projeto.

O componente utiliza topologia Flyback, frequência de chaveamento de aproximadamente 132 kHz e encapsulamento SMD-8C com 7 terminais, sendo indicado para fontes de alimentação, adaptadores, carregadores e fontes auxiliares de equipamentos eletrônicos.

📋 ESPECIFICAÇÕES TÉCNICAS

• Modelo: TNY279GN
• Fabricante: Power Integrations
• Família: TinySwitch-III
• Tipo: Conversor AC/DC Offline
• Topologia: Flyback
• MOSFET de potência: Integrado
• Tensão de ruptura: 700 V
• Tensão de entrada: 85 a 265 VAC
• Frequência de chaveamento: 132 kHz
• Ciclo de trabalho máximo: 65%
• Potência máxima: até 32 W em determinadas condições de projeto
• Controle: ON/OFF
• Proteções: Limitação de corrente, sobretemperatura, sobretensão, curto-circuito e operação em malha aberta
• Temperatura de operação: -40 °C a +150 °C
• Encapsulamento: SMD-8C
• Número de terminais: 7
• Montagem: SMD / Surface Mount

A potência máxima depende das condições de projeto e aplicação: a Power Integrations especifica até 32 W em projeto aberto a 230 VAC, enquanto valores menores são indicados para aplicações fechadas e entrada universal.

🔧 CARACTERÍSTICAS

• Conversor AC/DC offline integrado
• Tecnologia TinySwitch-III
• MOSFET de alta tensão de 700 V integrado
• Topologia Flyback
• Frequência de chaveamento de 132 kHz
• Controle ON/OFF
• Limitação de corrente selecionável
• Proteção contra sobretemperatura
• Proteção contra curto-circuito e sobretensão
• Função de reinicialização automática e resposta a falhas
• Encapsulamento compacto SMD-8C
• 7 terminais elétricos
• Redução da quantidade de componentes externos do circuito

⚙️ APLICAÇÕES

O TNY279GN pode ser utilizado em diversos projetos de fontes de alimentação, incluindo:

• Fontes chaveadas AC/DC
• Conversores Flyback
• Carregadores e adaptadores
• Fontes auxiliares
• Fontes de standby
• Equipamentos industriais
• Eletrodomésticos
• Sistemas de medição
• Equipamentos de áudio e vídeo
• Set-top boxes
• Fontes para equipamentos eletrônicos

A Power Integrations lista aplicações em carregadores, adaptadores, fontes auxiliares de computadores, equipamentos de áudio/vídeo, eletrodomésticos, sistemas industriais e equipamentos de medição.

📄 DATASHEET

Datasheet oficial – Power Integrations TinySwitch-III TNY274–TNY280:
https://www.power.com/sites/default/files/documents/tinyswitch-iii_family_datasheet.pdf?language=en
